面向高性能、低耗电及变频白色家电的32位微控制器MB91480系列

　　概要

　　富士通在32位 微控制器 「FR Family」的产品阵容中增加了面向高性能白色家电的 MB91480 系列。该系列是特别针对近年来愈发多功能化，高性能化的白色家电产品而设计开发的，MB91480系列通过超精确的控制实现了省电节能、低噪音的环保功能。

　　近年来，诸如运用于微波炉上的多重感应温控功能、蒸汽烹调功能；运用于空调上的空气污染管理功能、增加空气湿 度功能等等，白色家电产品正凭借着各种传感信息变得越来越丰富多样。此外，人们正不断追求着具有更为精确的温度调节功能的微波炉、电磁炉（IH调理器），噪音更低的空调、洗衣机。为了将这些变成现实，就需要将从各种传感器得来的信息进行实时处理，进行超精确的控制。

　　MB91480系列是以本公司独创结构RISC CPU为主、面向5V接口的高性能家电的微控制器。为了满足空调、洗衣干燥机、冰箱、IH烹调炉、微波炉等白色家电产品的高功能化的要求，本产品装载有计算处理速度最快达80MHz的32位CPU核心、高性能A/D转换器、32位高速积和专用计算宏。还装载了两个单元的可进行三相PWM控制的多功能定时器，可控制两个电机。

　　产品阵容

图1所示的是本公司装载5V接口的32位微控制器的变频产品阵容。

　　到目前为止，富士通开发生产了MB91260、MB91265及MB90470系列产品，MB90470系列的产品还大大提高了CPU处理能力和增强了A/D转换器功能。此次在产品阵容中增加了MB91480系列，此系列以MB91470系列为基础，装载了两个能进行三相PWM控制的多功能定时器单元，能控制两个电机。本产品除了装载闪速存储器的MB91F487之外，还在计划开发MASK ROM版的产品。

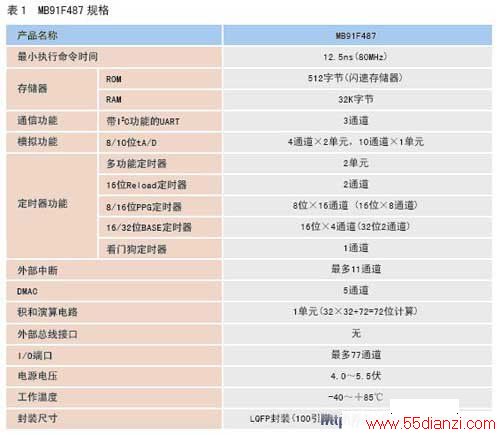

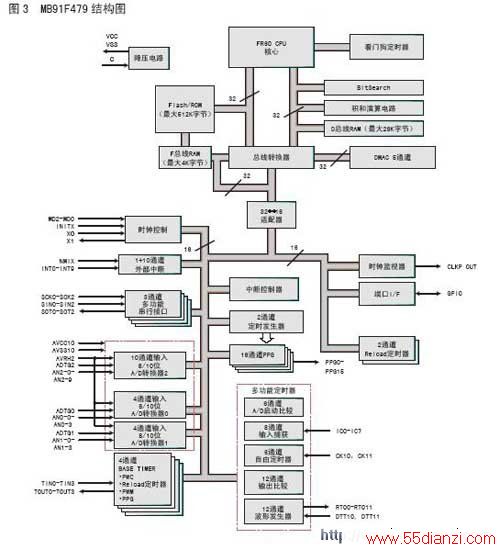

　　MB91F487的特点

　　采用FR60核心

　　FR60是采用与FR系列指令兼容的核心，是本公司生产的32位RISC CPU核心。此核心具有高性能和低耗电的特点，最大工作频率可达80MHz（振动源：10MHz，PLL：8递倍）。

　　装载高速A/D转换器

　　装载18通道8/10位分辨率的A/D转换器。还能充分满足经常测量模拟数值的用途。而A/D转换器的转换时间最小只要1.2&mICro;s。本产品装载了3个这种A/D转换器单元（4通道×2单元/10通道×1单元）。因此可根据各种测量用途区分使用转换器单元。

图像1 外观

　　A/D转换器的联动功能

　　所有A/D转换器单元都能与多功能定时器的自由定时器（输出比较功能）联动启动。并能以A/D转换器的转换结束为触发，发送DMA转换数据。这样一来就能通过A/D转换器检测流向电机驱动元件的保护电阻的电流，有效地进行转动元件的位置控制等变频器的控制。

　　在与自由定时器（输出比较功能）的联动中，不仅通过COMPARE CLEAR一致和零检测点进行启动，还可以从该点进行Delay启动，也可以调节A/D启动点。

　　装有高速积和演算宏

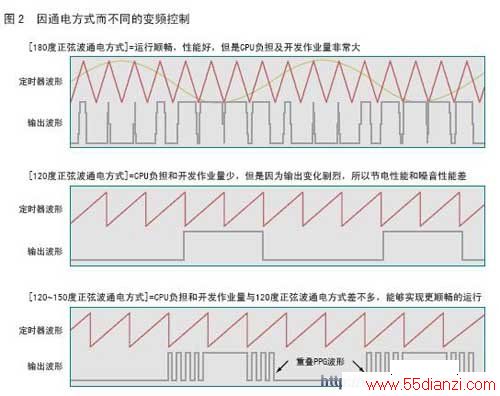

　　配合使用积和演算处理硬宏，进一步加快了微控制器的计算速度。进行7个周期（最大80MHz）的32位×32位+72位的积和演算，在管线（Pipeline）处理中进行计算。因此，就像180度正弦波通电方式变频器控制等中的行列计算一样，如果一次性进行大量计算，则效果比较明显。并且，因为可以与CPU的计算处理同时工作，所以在宏计算的过程中，CPU可以进行其他处理。

　　支持UART/SIO/I2C

　　装有串行接口

　　本产品的串行接口可以通过模式设定将1个串行接口单元切换成UART，SIO，I2C使用。MB91F487装有3路此单元。支持通过I2C接口实现的接口类IC控制、通过SIO接口实现的SPI-ROM连接、与其他微控制器的同步串行通信，以及通过UART接口与其他板的通信等。
