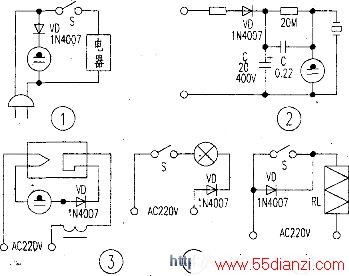

如插入后氖泡灯不亮，则将插头拔下换向后，再插入插座内即可点亮氖泡灯。电路元件接线见图1所示。
2.交流电子门铃
目前大部分家庭住宅都安装有电子门铃，而门铃均采用干电池供电，其唯一的缺点是需经常换用电池。不仅麻烦而且电池易腐烂。日久会造成对电子元件的损坏。如果利用二极管和一些电阻电容，及一片低电压的陶瓷片代替发音喇叭，即能构成一个直接使用220V交流电的电子门铃。这种采用交流电制作的电子门铃，成本相当低，效果又好（门铃按钮开关必须采用220V电器按钮开关）。电路元件接线见图2所示。
3.日光灯低压低温启动
日光灯照明是很普及的灯具，但在实际使用过程中，日光灯对电源电压和气候环境温度的影响特别大，尤其在气温低、电源电压又过低时，流过日光灯管的电流大幅度下降，从而使灯管的灯丝因达不到足够的预热温度值，不但造成点燃启动困难，灯管也会因长时间闪烁，缩短使用寿命。
如果在灯管电器中串加入二极管，那么当冬季气温环境在零摄氏度以下，电源电压低至180V时，目光灯管也能在几秒钟内迅速起跳点亮。电路元件接线如图3所示。
4.延长白炽灯寿命
众多的高层住宅楼道的照明。一般均采用白炽灯照明。由于白炽灯长时间点燃，以及在电源电压不稳定的状态下，很容易造成灯泡损坏。如果在楼道灯泡回路中串接入整流二极管，不仅能将灯泡的实际使用寿命延长十几倍，保证正常楼道照明，还可减少经常更换灯泡的麻烦和维修。电路元件接线如图4所示。
5.电热电器限流恒温
日常使用的电烙铁、电熨斗等一些电热电器，由于使用时长时间通电工作，不仅大量白白消耗电能，而且经常发生烧坏电热芯问题。如果在电器电路中串接人二极管，这样当电器间歇停止工作时，供电电源即由二极管半波整流供电而限制了电流，使加在电器上的电压下降至50％L三上下，电器处于预热状态，一旦使用时图5中的S闭合，电器转人满负荷芷常供电工作。电路元件接线如图5所示（该电路仅能用于纯电阻负载）。
