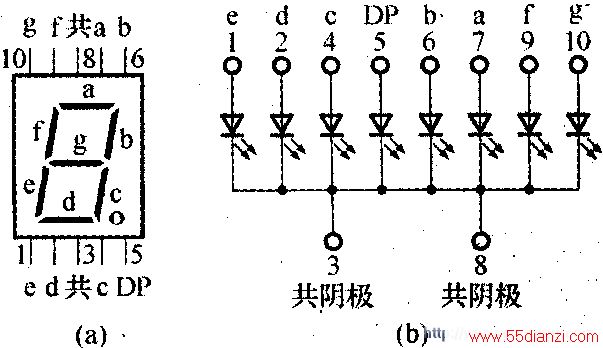

数码管LG5011外形示意图及管脚引线排列

    数码管上数字分别由a、b、c、……f七段笔划组成，DP为小数点段，各笔划段引线管脚排列采取双列，在数码正置俯视时，左下角为第一脚，按顺时针依次确定其余各脚。图(b)为LG5011内部连接电路，它是一种共阴极显示数码管。测试时，共阴极接电源负极，电源正极通过限流电阻器分别与各笔段引脚相连，每个笔段发光二极管电流限制在5～1OmA之间。如果数码管共阴端通过一个电阻器接地，点亮笔段增多，数码管的亮度减小。
