直接调制多路调幅光发射机的组成

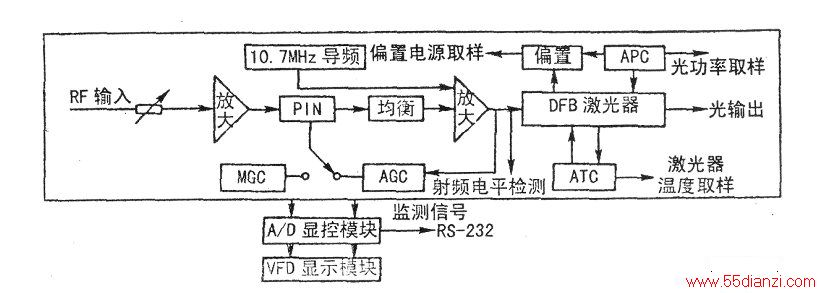

　　直接调制多路调幅光发射机主要由高频激励电路、调制电路和激光输出电路组成。DFB直接调制光发射机的组成框图如下图所示。
　　
　　从前端输入的高频电视信号经过两级放大、一级电调衰减、一级预失真补偿电路（均衡）对激光器的偏流进行控制。从末级放大器输出端还分出一部分信号经过峰值检波、直流放大去控制由PIN二极管组成的电调衰减器，实现自动增益控制(AGC)。当AGC失效时，可拨到手动增益控制(MGC)；为了减少光发射机输出的非线性，先让高频电视信号经过均衡再进入激光器。激光器的特性对温度变化非常敏感，温度升高会使激光器的阀值电流加大，辐射效率发生变化，输出光功率变小。
　　
　　因此，需要自动温度控制电路(ATC)，使激光器芯片的温度保持在20℃左右。
　　
　　另外，通过偏流控制电路，调节激光器输出功率，实现自动功率控制(APC)。
