当割裂是为了使两根垂直导线交叉时，如果通过飞线将第二根信号线跨接在第一根信号线和接地层上方，则效果更佳。此时，接地层用作两个信号线之间的天然屏蔽体，而由于集肤效应，两路地返回电流会在接地层的上下表面各自流动，互不干扰。
多层板能够同时支持信号线交叉和连续接地层，而无需考虑线链路问题。虽然多层板价格较高，而且不如简单的双面电路板调试方便，但是屏蔽效果更好，信号路由更佳。相关原理仍然保持不变，但布局布线选项更多。
对于高性能混合信号电路而言，使用至少具有一个连续接地层的双面或多层PCB无疑是最成功的设计方法之一。通常，此类接地层的阻抗足够低，允许系统的模拟和数字部分共用一个接地层。但是，这一点能否实现，要取决于系统中的分辨率和带宽要求以及数字噪声量。

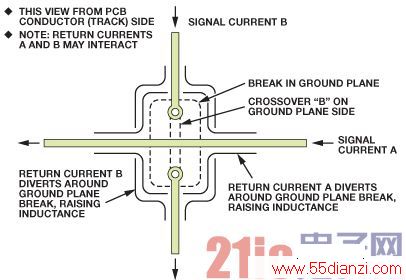

图13. 接地层割裂导致电路电感增加，而且电路也更容易受到外部场的影响。
其他例子也可以说明这一点。高频电流反馈型放大器对其反相输入周围的电容非常敏感。接地层旁的输入走线可能具有能够导致问题的那一类电容。要记住，电容是由两个导体(走线和接地层)组成的，中间用绝缘体(板和可能的阻焊膜)隔离。在这一方面，接地层应与输入引脚分隔开，如图14所示，它是AD8001高速电流反馈型放大器的评估板。小电容对电流反馈型放大器的影响如图15所示。请注意输出上的响铃振荡。
图14. AD8001AR评估板—俯视图(a)和仰视图(b)。

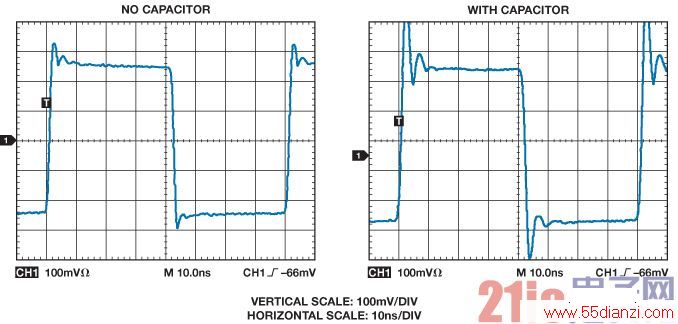

图15. 10 pF反相输入杂散电容对 放大器(AD8001)脉冲响应的影响。
接地总结
没有任何一种接地方法能始终保证最佳性能。本文根据所考虑的特定混合信号器件特性提出了几种可能的选项。在实施初始PC板布局时，提供尽可能多的选项会很有帮助。
PC板必须至少有一层专用于接地层!初始电路板布局应提供非重叠的模拟和数字接地层，如果需要，应在数个位置提供焊盘和过孔，以便安装背对背肖特基二极管或铁氧体磁珠。此外，需要时可以使用跳线将模拟和数字接地层连接在一起。
一般而言，混合信号器件的AGND引脚应始终连接到模拟接地层。具有内部锁相环(PLL)的DSP是一个例外，例如ADSP-21160 SHARC®处理器。PLL的接地引脚是标记的AGND，但直接连接到DSP的数字接地层。
鸣谢
本文提供的材料由多名投稿人编辑，包括James Bryant、Mike Byrne、Walt Jung、Walt Kester、Ray Stata以及ADI公司的工程设计人员。
参考文献
Barrow, Jeff. “Avoiding Ground ProblEMS in High Speed Circuits.” RF Design, July 1989.
Barrow, Jeff. “Reducing Ground Bounce in DC-to-DC Converters—Some Grounding Essentials.” Analog Dialogue. Vol. 41, No. 2, pp. 3-7, 2007.
Bleaney, B & B.I. EleCTRICity and Magnetism. Oxford at the Clarendon Press, 1957: pp. 23, 24, and 52.
Brokaw, Paul. AN-202 Application Note. An IC Amplifier User’s Guide to Decoupling, Grounding and Making Things Go Right for a Change. Analog Devices, 2000.
Brokaw, Paul and Jeff Barrow. AN-345 Application Note. Grounding for Low- and High-Frequency Circuits. Analog Devices.
The Data Conversion Handbook. Edited by Walt Kester. Newnes, 2005. ISBN 0-7506-7841-0.
Johnson, Howard W. and Martin Graham. High-Speed Digital Design. PTR Prentice Hall, 1993. ISBN: 0133957241.
Kester, Walt. “A Grounding Philosophy for Mixed-Signal Systems.” Electronic Design Analog Applications Issue, June 23, 1997: pp. 29.
Kester, Walt and James Bryant. “Grounding in High Speed Systems.” High Speed Design Techniques. Analog Devices, 1996: Chapter 7, pp. 7-27.
Linear Circuit Design Handbook. Edited by Hank Zumbahlen. Newnes, February 2008. ISBN 978-0-7506-8703-4.
Montrose, Mark. EMC and the Printed Circuit Board. IEEE Press, 1999 (IEEE Order Number PC5756).
Morrison, Ralph. Grounding and ShiELDing Techniques. 4th Edition. John Wiley & Sons, Inc., 1998. ISBN: 0471245186.
Morrison, Ralph. Solving Interference Problems in Electronics. John Wiley & Sons, Inc., 1995.
Motchenbacher, C. D. and J. A. Connelly. Low Noise Electronic System Design. John Wiley & Sons, Inc., 1993.
Op Amp Applications Handbook. Edited by Walt Jung. Newnes, 2005. ISBN 0-7506-7844-5.
Ott, Henry W. Noise Reduction Techniques in Electronic Systems. 2nd Edition. John Wiley & Sons, Inc., 1988.ISBN: 0-471-85068-3.
Rempfer, William C. “Get All the Fast ADC Bits You Pay For.” Electronic Design. Special Analog Issue, June 24, 1996: pp. 44.
Rich, Alan. “Shielding and Guarding.” Analog Dialogue. Vol. 17, No. 1, pp. 8, 1983.
