苹果5代手机机外USB供电输入电路原理及故障分析

苹果5代手机机外USB供电输入电路原理及故障分析

点击数:7756 次   录入时间:03-04 11:39:06   整理:http://www.55dianzi.com   通信设备

  苹果5代手机机外的USB供电输入是通过尾插座与内联排线,由接口内联座J7向手机输入供电的,分为直接向机内供电和给机内电池供电(也就给机内电池充电)两种,我们在电路的分析上也要分开理解。

  1.USB的接口电路原理

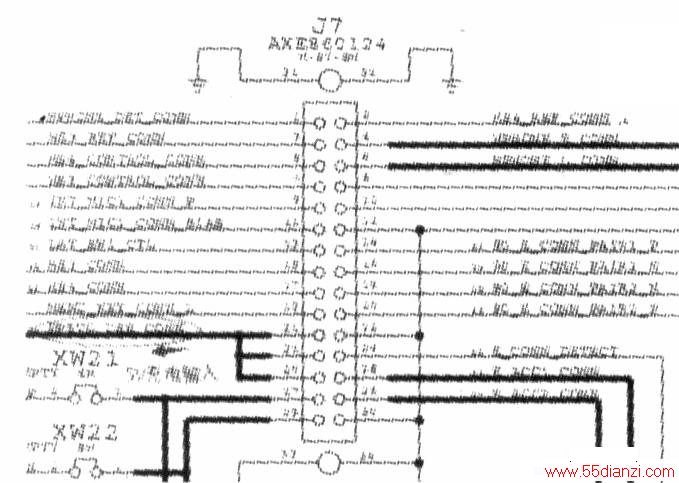

    USB外部供电输入是由内联座J7接口座的21脚、23脚、25脚输入,机外供电输入信号是PP5VO_USB_CONN信号(如下图所示)。

USB的接口电路



  2.外部供电输入开关控制电路原理

    电子开关管Q2内部集成了A1和C1双个增强型P沟道的场效应管,当机外的USB供电信号PP5VO_USB_CONN输入后,通过外部供电开关管Q2的Al和C1后变成PP5VO_USB_PROTECT信号送到电源管理芯片U7的L1脚/L2脚,此时电源检测到外部的供电输入,从而启动外部供电开机(如下图所示)。

外部供电输入开关控制电路



  3.外部供电输入与控制原理

  当管理芯片U7的L1脚/L2脚得到外  供电输入之后,电源启动外部供电的开机工作并产生各路稳压供电后与CPU U1进行通信。电源管理芯片U7与CPU U1通信完成之后,控制U2从其D6脚输出启动充电的OVP_SW_EN_L高电平控制信号到Q2的A1管的G极,使其工作导通,相当于开关闭合,这时机外的USB供电电路开始工作。相反,如果U2检测到电压充电饱和,则从其D6脚输出启动充电的OVP_SW_EN_L低电平控制信号到Q2的A1管的G极,使其截止,中断外部供电的输入。

  充电电压PP5VO_USB_PROTFJCT直接送到电源管理芯片U7的L1脚/L2脚启动电源外部供电的开机工作(相比之下:之前的苹果4代手机,这个充电电压是分别送至电源管理芯片与CPU.该充电电压送去CPU是其作为检测外部供电输入的检测信号。在苹果4代手机维修工作中,发现充电电压直接输入CPU,这样电路的设计对CPU很容易造成“伤害”,所以只要是苹果4代手机在正常充电过程中造成的大电流不能开机故障或开机漏电故障,多数是手机在充电时导致CPU被损坏所造成,针对这个问题,要求手机使用者一定要采用苹果原装的充电器)。同时也说明苹果公司已针对苹果4这个“通病”,对其5代手机充电电路做了完善性的改进。

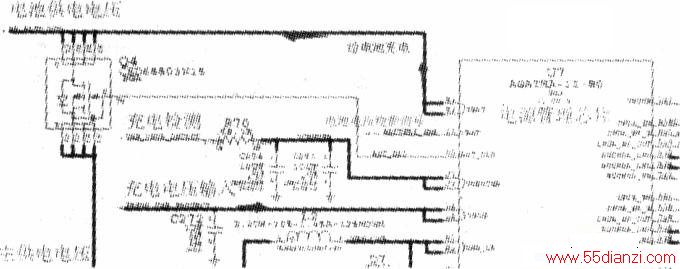

  机外供电进入电源管理芯片U7后,再从其E1脚、E2脚输出到电池接口座J6对电池进行充电。

  4.外部供电输入电路元件及测试点

    至此我们已经了解充电电路的工作原理,并对其各单元电路进行分析,只要弄懂这些电路的工作原理,那么当我们面对该机的不能充电、假充电等故障时,就可以先从这些电路下手定位你的维修思路。
