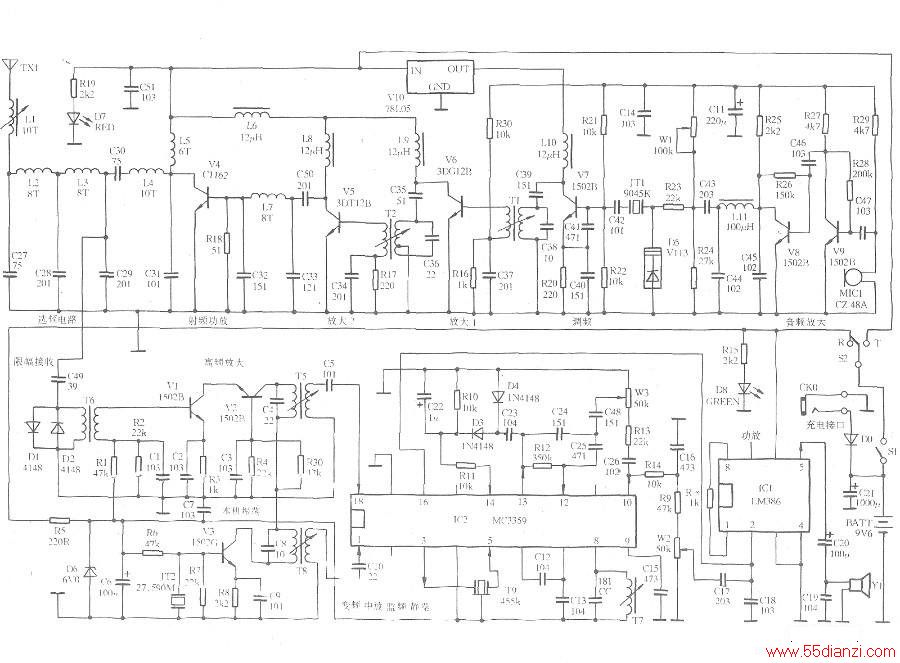

HX-306电路原理图如下图所示。HX-306对讲机除天线、选频网络公用外，其发射和接收电路各相当一台独立发射机和一台独立的接收机。S1为整机电源开关兼音量控制电位器，S2为收、发转换开关，BATT为9.6V可充电电池组。当打开电源开关时，+9.6V电源接通，电池通过S2的常闭触点为接收机部分提供电源，本机处于接收状态（发射机部分因无电源供给而不工作），D8绿色发光二极管亮，作为开机指示。接收机部分的工作原理如下。
由天线TX1感应的电信号，经Ll、C27、L2、028、L3、029组成两级的π型选频网络后，通过C49耦合到T6的初级，由T6完成阻抗变换并传送给高频放大级。T6初级并联的两个二极管D1和D2有两个作用：一是利用其正向压降对强信号的限幅作用，二是利用其PN结的电容性和T6的初级电感构成并联谐振，有一定的选频作用。
高频放大电路由Vl和V2等组成，是典型的共射一共基高频放大器，放大后的信号经T5进一部选频后送至变频电路。
该机的本机振荡器由V3和JT2等组成，本振频率为JT2的标称值27.590MHz，本振信号由T8耦合给变频电路。
本机的变频、中放、鉴频、静噪电路均由IC2(MC3359)配合外部电路来完成。高频信号(即发射机频率27.135MH)从IC2的18脚输入，本振信号(27.590MHz)由1脚输入，二者在IC2内部完成变频后的455kHz从3脚输出，经T9(455k)滤波器过滤其它频率后从5脚返回IC2内部中频放大电路，并在IC2内部完成进一步放大、鉴频后，从10脚输出音频信号。IC2的8脚外接T7为鉴频器微调线圈，9脚的C15为去加重电容。
本机的静噪控制信号取自IC2(10)脚在无发射机信号时，输出的高频噪声杂波。在无发射机信号时，杂波信号会被接收机接收、放大从102的⑩脚输出，其噪声信号经C26、R13、W3、048、025进入IC2的10脚（W3为静噪灵敏度手动调整电位器），经IC2内部进行放大后从13脚输出，由D3、D4、022等检波出直流分量，再由直流电平通过14脚返回IC2内部控制电路，控制其16脚的状态（即16脚对地的导通度），因IC2的16脚和IC1的2脚直接相连，从而实现对功率放大器输入信号的控制。
本机的功放电路由ICl(LM386)来完成。音频信号由IC2的10脚经R14、R9、W2、C17耦合到IC2的2脚，经内部电路放大后从5脚输出，再经020推动Yl完成电声转换。
当按下微动开关S2时，S2常闭触点断开，接收机部分无电源而停止工作，发射机部分电路得电工作，D7红色LED亮，作发射状态指示。发射机部分工作原理如下。
由MIC1拾取的音频信号经V9、V8组成两级自给偏压放大器进行放大后，经C45、L11、C44组成π型滤波网络，再经043耦合送至本振级，对本振信号进行频率调制。
本机振荡器由V7、JTI、D5等组成。主振频率为9045kH，由T1选出其三倍频(27.135MHZ)作为本机的工作频率。W1为载频微调电位器。
V6、V5为变压器耦合两级电压放大器。V4为末级射频功率放大器。射频信号经031、LA、030等组成的选频网络后，再由共用选频电路送至其负载天线，IX1，由天线完成电磁转换，向空中辐射电磁波。
顺便说明一点，高频发射电路使用了大量的LC选频网络，这些元件的数值对电路的工作状态极为重要，这一点与我们检修音响、彩电和其它一些家电不同，这部分电路的电容、电阻、电感的参数决不能随意改变，更不能改变空心线圈位置及原来状态。
