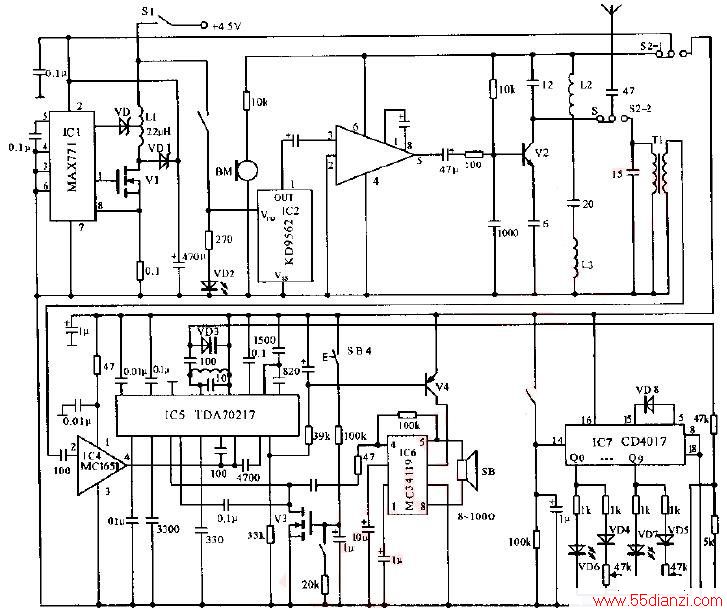

电路分为:电源、高频发射、单片机接收三大部分。高频部分均采用高频瓷片电容器,其余电容器采用涤纶电容器和电解电容器,要求标称耐压大于16V,电阻器全部采用1/8W碳膜电阻器,L1用22μH的色码电感器;L2、L4、L3分别用0.51mm的漆包线在直径4mm的钻头根部分分别绕4圈、4圈和10圈脱胎,B1用MTP3055EL;V2用2SC3101;V3用V40AT或V20AT;V4用C8055,VD1用1N5817;VD2用φ3绿色LED;VD3用MV2107变容二极管;VD6、VD7用φ3红色LED;VD4、VD5、VD8用1N4148开关二极管;T1用F30-3对讲机专用中频变压器10TV315。
