记忆维持电路的作用是在电子电话机处于挂机状态下，给发码集成块提供记忆维持电源，使人们通过电话机键盘输入的存储号码和前次已拨号码信号在挂机时不致于丢失。
一、常见的记忆维持电路有以下三种
1．电容器储能记忆维持电路

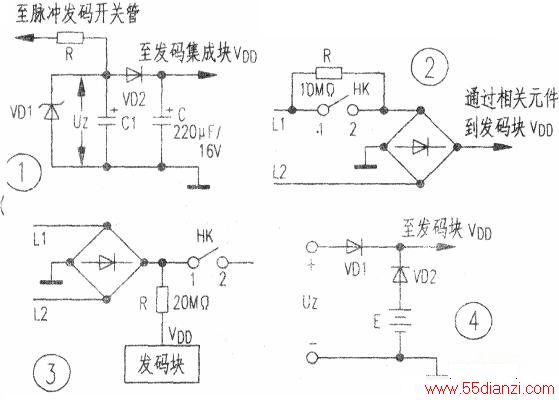

电容器储能记忆维持电路如图1所示。电容器C并联在发码集成块的直流输入电路中。在摘机状态下，话机内由电阻R、稳压二极管VD1、滤波电容C1组成的稳压源Uz．通过二极管VD2首先对电容器C进行充电，然后向发码集成块供电。通话完毕挂机后，稳压源Uz消失，二极管VD2反偏截止。由于电容器的储能作用，其两端电压不能突变，便通过发码集成块缓慢放电，使发码集成块内存储器所存号码得以保存。储能电容C的放电时间与其自身容量及发码集成块供电输入端的内阻成正比，一般通过选定电容C的容量来决定记忆维持时间。如果C为220μF的情况下，可以保证记忆维持时间7~11小时。
2．挂机回路串接大阻值电阻的记忆维持电路
挂机同路串接大阻值电阻的记忆维持电路一般有下列两种形式（见图2、图3）。它们都是通过电话局的供电电源来维持发码集成块的记忆功能的，图2、图3的区别在于记忆维持电阻分别串接在极性转换电路之前或之后。在图2中，话机摘机时，叉簧开关HK的1、2接点闭合，记忆维持电阻R被短路，不影响话机的正常拨号和通话。话机挂机后，叉簧开关HK的1、2接点断开，电话局的供电电源通过R、极性转换电路，经相关元件接到发码集成块的供电端VDD。由于R的阻值很大（一般要求R≥10MΩ），发码块的电源输入端的内阻也很大（兆欧级），因此从电话局分得的电流就很小，能维持休眠状态下的发码块供电。事实上，发码块在其设计上，记忆维持电压为l伏，记忆维持电流仅需零点几个微安。图3的使用情况与图2基本相仿，只是记忆维持电阻没有与叉簧开关接点并联，而是直接与发码块的VDD端相连，’其阻值较图2的R值要大。
3．外接电源记忆维持电路
外接电源记忆维持电路如图4所示，在话机摘机状态下，外线电压通过电话机内部稳压电路后，得到稳压值为Uz的电压，此电压通过VD1给发码块供电，当Uz大于外接电池电压后，VD2便反偏截It，电池不提供电源、，在话机挂机状态下，Uz消失，VD1截止，VD2导通，电池电压E通过VD2给发码集成块VDD端提供记忆维持电源。此时，VDD上的电压值为E-0.7伏。
通常情况下，第一种电路与第二种电路结合使用，第一种电路与第三种电路结合使用，用了第三种电路就取消第二种电路。
二、三种记忆维持电路的比较

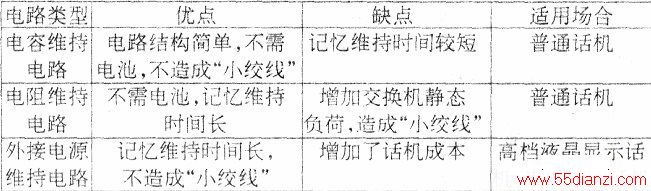

以上介绍的三种维持电路的有关情况比较如附表所示。
注：上表中“小绞线“是指电话局障碍测量中，对处于挂机状态下的用户线及话机进行绝缘电气性能测试时，由于记忆维持电阻的加入，使测量结果达不到部分技术指标，误认为线路有故障。
三、记忆维持电路出故障的有关情况
在电容储能记忆维持电路中，如果储能电容器失效或漏电，将使话机不能重拨或记忆维持时间明显缩小，如果储能电容器击穿短路，则发码集成块不能正常工作。
在电阻记忆维持电路中，如果记忆维持电阻开路，则使发码集成块的记忆功能消失，不能重拨或存储电话号码，但话机仍能正常通话和拨号；如果记忆维持电阻短路，则使话机始终处于摘机状态。
在外接电源记忆维持电路中，如果隔离二极管VD2开路，或者电池电压消失，则在挂机状态下，液晶显示屏不能显示，记忆维持功能仅靠发码块的VDD端上并联的储能电容来维持，记忆时间明显缩短，一旦储能电容损坏，将使话机重拨功能完全丧失。
