一种短波宽带天线的小型化设计

30MHz水平面方向图(Δ=最大方向)

    加载后的方向性结果与原尺寸设计性能相比，不圆度有细微变化，但水平面全向性能仍然良好。垂直面最大方向性增益大于5dB。

    4.2.2 天线电压驻波比

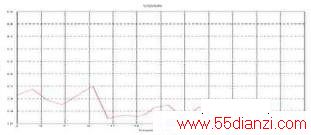

加载天线与300Ω匹配驻波比曲线

    4.2.3 天线阻抗数据

    加载天线阻抗曲线 天线原尺寸设计与小型化设计后性能比较

    两种天线性能比较详见下表1。

表1 两种天线性能比较表

天线形式

频率范围

跨距

电压驻波比

最大方向增益

原尺寸设计

2MHz-30MHz

76米

最大值2.34

大于5dB

加载设计

2MHz-30MHz

53米

最大值2.17

大于5dB

    从上表数据可知，两种天线性能指标相当，但加载设计较原尺寸设计跨距减小23米。

    6 结论

    本文对于扇锥天线的基本性能和形式作了介绍，并利用FEKO电磁仿真软件进行了天线性能仿真计算。最后通过对天线的有效加载设计，将2MHz起的扇锥天线跨距由76米减小为53米。计算天线性指标与原设计相当。这对于今后在限定场地条件下的扇锥天线工程实用很有意义。
