接收灵敏度可通过系统NF计算。在灵敏度计算中,(基带解调器) BER为0.001%的QPSK信号要求Eb/No为7.5dB,灵敏度可根据下式计算:
参考灵敏度 = KTB + NF + (Eb / No) - PG
其中:
BW = 3.84MHz码率
KTB = -174dBm/Hz + 10 log(3.84MHz) = -108.13dBm
PG = 相对于扩展频带的12.2kbps比特率 = 10log(3.84MHz/12.2kbps) = 25dB
如果NF为10.5dB,灵敏度为:
-108.13dBm + 10.5dB + 7.5dB - 25dB = -115.13dBm
ACS和阻塞性能可以用同样的方法计算,在指定干涉条件下测量系统NF。这里的灵敏度差一些是因为干涉增加了噪声。
Tx性能用TS25.141 Test Model 1 (TM1)指定的信号进行测试。TM1信号模拟真实通信场景,可能峰均比会稍高些。
最大功率在3.84MHz的WCDMA带宽内测试,ACLR在5MHz偏移处测得。本参考设计发送ACLR的性能取决于外部PA。
Femto基站参考设计V8.0 UTRA Band 1性能测试结果

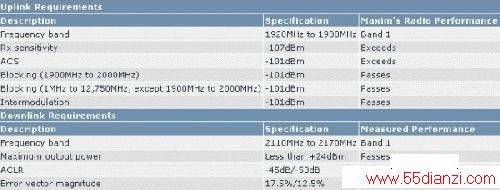

表2. V8.0参考设计性能

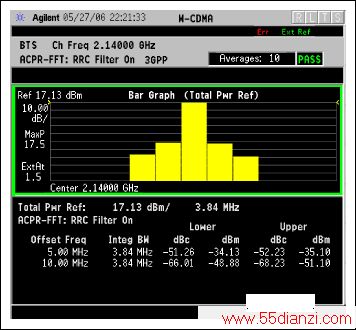

图5. 输出功率为+17dBm的TM1 64DPCH信号ACLR

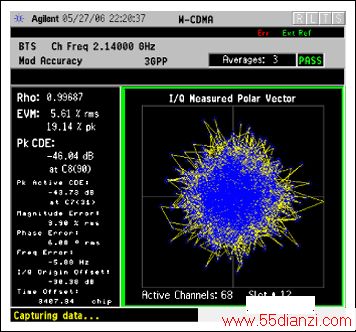

图6. 输出功率为+17dBm的TM1 64DPCH信号EVM
结论
Femto基站将为在家中的手机用户带来更好的数据网络体验。为在接近手机成本的前提下满足基站苛刻的性能要求,femto基站的电路设计将会更困难。而Maxim的femto基站芯片组既能满足3GPP TS25.104关键指标性能的要求,又可满足对BOM成本的要求。
