假定在阻断信号存在的情况下,接收器设定为最大 RF 增益。灵敏度规范仍然为 -115dBm。请注意,一旦接收到的信号数字化了,那么其他带通滤波将利用 DSP 来完成。假定这运作有 20dB 的抑制因数。
在这些阻断信号中,第一个是电平为 -52dBm 的相邻通道阻断信号。该微型模块接收器的 IF 抑制为 40dB,DSP 后处理另增加 20dB。因此在接收器输入端,这信号相当于 -114.5dBm 的干扰信号,数字化信号的电平为 -50.7dBFS。结果灵敏度为 -122.2dBm。
该接收器还必须与相隔 ≥ 10MHz 的 -40dBm 干扰通道相竞争。这里,RF 前端仍然不提供对这个通道的抑制,但是微型模块接收器的 IF 和 DSP 抑制将衰减该通道信号,使其在接收器输入端的等效电平为 -102.5dBm。这相当于 -38.7dBFS 的数字化信号电平,而且所产生的灵敏度为 -119.8dBm。
在所有这些情况下,LTM9005-AB 的 -1dBFS 典型输入电平都远高于最大预期的阻断信号电平。请注意,所产生的灵敏度全部在规范规定的 -115dBm 范围之内。
带外阻断信号也必须考虑,最大的是 -15dBm CW 音调,位于接收频带边沿之外 ≥ 20MHz 之处。RF 前端将对这个音调提供约 37dB 抑制,而且 IF 滤波器将另提供 40dB 的衰减。考虑到 DSP 抑制,那么这个音调的电平等于 -114.5dBm。那么所产生的灵敏度为 -122.2dBm,数字化信号电平为 -60.7dBFS。
发送器输出电平假定为 ≤ +38dBm,发送至接收隔离为 95 dB。考虑到 IF 和 DSP 抑制,那么在接收器输入端的等效电平为 -119.5dBm 或 -55.7dBFS。结果灵敏度为 -122.2dBm,这也在规范规定的 -115dBm 范围之内。
就 3 阶线性度而言,在两个干扰信号存在的情况下,灵敏度不得降至低于 -115dBm。这些干扰信号是一个 CW 音调和一个 WCDMA 通道,每个的电平都为 -48dBm。这些干扰信号均以 -33.5dBm 的电平出现在 LTM9005-AB 的输入端。它们的频率与想要的通道相隔 10MHz 和 20MHz,因此 3 阶互调分量落在 IF 通带之内。这里,这个分量仍然以伪随机噪声的形式出现。利用适合于通带外音调的 IIP3,预测 3 阶分量在 -131.1dBm 出现。这比噪声电平大约低 30dB,而且对灵敏度没有影响。
结论
LTM9004 和 LTM9005 展现了 UMTS 基站应用所需的高性能,而且提供非常紧凑设计所需的较小尺寸和集成度 (参见图 3)。通过运用 SiP 技术,这些微型模块接收器采用了以最佳工艺 (SiGe、CMOS) 制造的组件和无源滤波器组件。

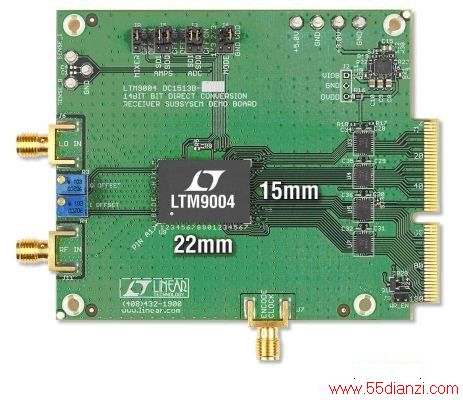

图 3:实际的演示板照片,该板最大限度地减少了所需的外部电路
测量性能
通过采用图 2 中示出的评估板,LTM9004-AC 获得了优异的测试结果 (如图 3 和 4 所示)。测试装置包括两个用于 RF 和 LO 的 Rohde & Schwarz SMA 100A 信号发生器以及一个用于 ADC 时钟和 TTE 嵌入式滤波器的 Rohde & Schwarz SMY 01 发生器。

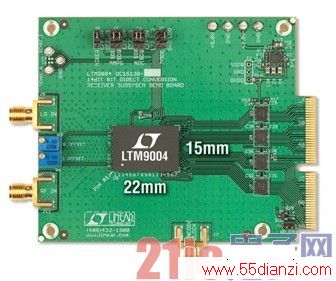

图 2:设计一款完整接收器所需的外部电路极少

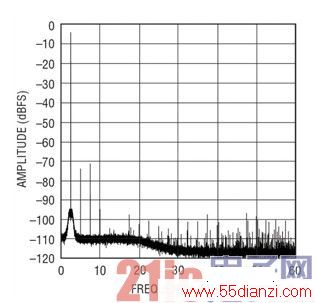

图 3:单音调 FFT

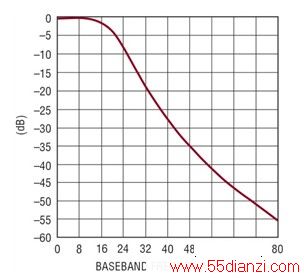

图 4:基带频率响应
采用 5V 和 3V 电源时,LTM9004-AC 的总功耗为 1.83W。其 AC 性能包括 72dB/9.42MHz SNR 和 66dB SFDR。
结论
LTM9004 不但拥有 UMTS 基站应用所需的高性能,而且还提供了对于紧凑型设计而言必不可少的小尺寸和高集成度。通过运用 SIP 技术,这款 μModule 接收器可采用以最优工艺 (SiGe、CMOS) 制作的组件及无源滤波器元件。
