4.4 总体电路

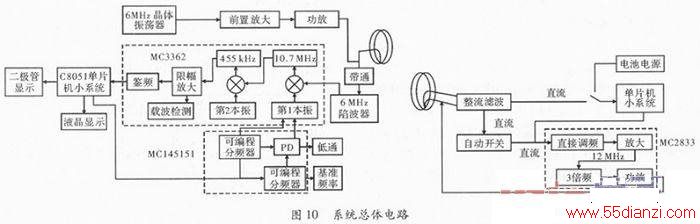

总体电路框图如图10所示。
5 软件设计
系统软件分为阅读器软件和应答器软件两部分。阅读器的软件主要负责数据的接收、处理和显示等功能的实现;应答器的软件功能较为简单,主要负责预置编码的读入和发出,具体流程图如图11、图12所示。
6 系统功能和指标测试

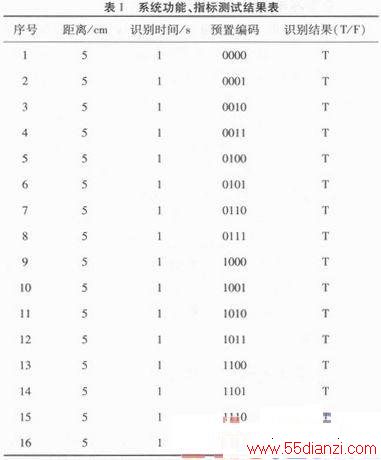

功能测试所用仪器为卷尺和秒表。测试时不断增大两线圈间的距离,测量其识别时间及结果,应答器采用电池供电的测试结果如表1所示。
7 结束语
RFID系统主要包括阅读器和应答器两大模块。阅读器采用单电源10 V供电,应答器工作所需能量由耦合线圈提供,系统实现了RFID系统应答器的有、无以及其预置编码的识别与显示。采用电池供电时,识别时间小,识别准确率为100%,而采用耦合线圈供电时,识别时间增大,但均<5 s,准确率为87.5%,识别距离固定为5 cm,实现了基于MC2833和MC3362对RFID的设计。
