目前的机顶盒前面板一般都是由主CPU控制，或者是主CPU加键盘、LED扫描集成芯片来实现。这样主CPU在待机时无法彻底关断，待机功耗较大，而且主CPU与前面板的控制比较复杂，不利于维护。于是我们想到了用我司的MC20P02B来实现实时键盘扫描，LED显示扫描，待机时红外接收处理，待机时实时时钟维护，待机唤醒主CPU功能，并通过IIC协议将以上信息通讯给主CPU。
1.该方案的优势
1.1提高主CPU效率
替代主CPU做键盘扫描，LED显示扫描和红外接收处理，及按键信号判断，这样主CPU就有更有效率的去做其他事情。
1.2降低待机功耗
目前的方案有开机模式和待机模式两种，在待机模式时，主CPU可以完全停止工作，我司MC20P02B进入低功耗模式，可以通过键盘和IR唤醒。可以降低系统总体的待机功耗。MC20P02B的待机功耗<0.005mw ,MC20P02B从低功耗进入正常工作模式时间<2mS（通过软件可更改，最小250uS）。
1.3节省元器件，节省连接线
运用我司的MC20P02B，可以节省LED扫描芯片，LED驱动三极管，由于我司的MC20P02直接通过IIC与主CPU通讯，前面板与主CPU之间只需要4根导线相连，IIC_DATA,IIC_CLK,VDD,GND，也可以扩展IR和STB控制两个导线，最多只需要6根导线。
2.功能描述
2.1 Normal mode:
点亮8段x4位数码管
键盘扫描，支持8 key，与数码管SEG复用
2.2 Standby mode:
mcu panel 通过GPIO关断STB电源
standby期间panel mcu 自动更新数码管显示:
a.时间 YYYY-MM-DD hh:mm:ss
b.STB配置的固定显示内容, 如”OFF”, “—“ 等.
wake up,打开STB电源
有3种方式退出standby:
IR:收到设置的IR键值
key:收到设置key的按键
timer:设置的timer时间到

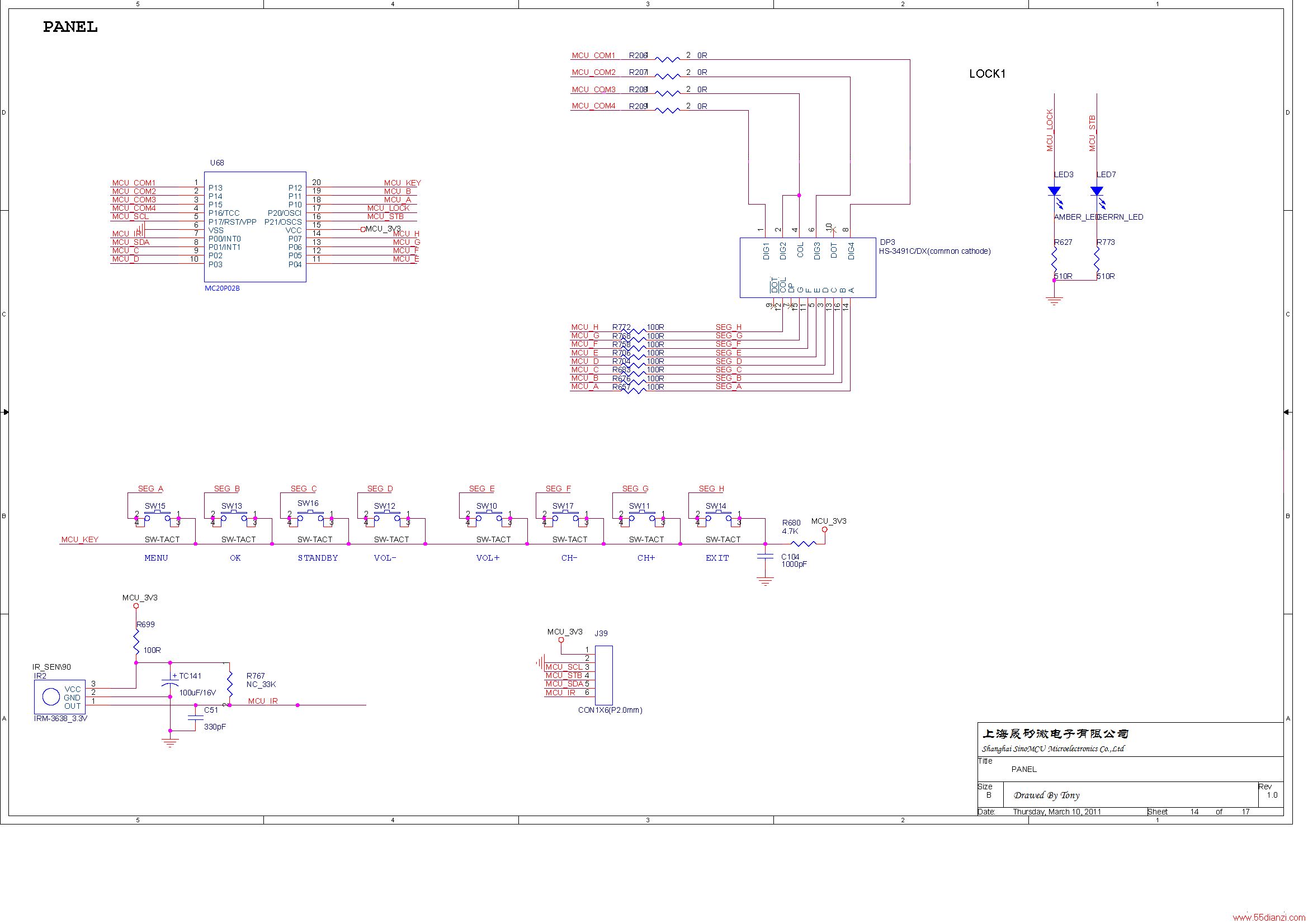

3.原理图
