为了迎接移动接收的到来，硅调谐器也逐渐兴起，根据各大研调机构预测以及笔者市场搜寻，至2009年硅 调谐器应用的量至少在1.1亿以上，若以 移动电视 调谐器来看，2006~2010年CAGR为75.6%。
前言
早期人类在开车时大多只有音乐相伴(例如：FM、AM Radio)，随着科技的日新月异，现今人类在开车时不仅可以通过移动电视的技术接收数字电视收看，甚至在往后几年内，手机电视世界也将被实现，然而手机电视的收视功能跟过去WLAN、GSM、甚至是蓝牙不一样，手机电视是以宽频信号收进手机中，再通过调谐器选择想要的频道，实际上的运作比一般的RF transceiver复杂，甚至需要SAW来做镜相滤波，但电子产品轻薄短小的趋势，却无法容忍装有铁壳如此大体积的CAN 调谐器。
因此为因应移动接收的到来，硅调谐器也逐渐兴起，根据各大调研机构预测以及笔者市场搜寻，至2009年硅 调谐器应用的量至少在1.1亿以上，若以移动电视 调谐器来看，2006~2010年CAGR为75.6%。以下就硅 调谐器做整体市场预测与技术分析。
Replace CAN 调谐器的硅调谐器

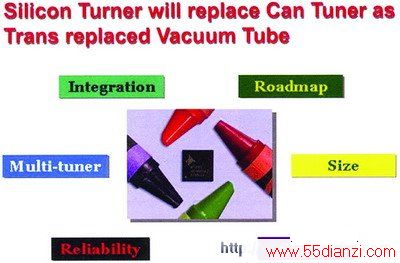

图1 硅调节器 取代性
传统的用铁壳兜离散元件以及调整线圈来作收视微调的称为Can 调谐器，Can 调谐器的历史相当久远，从早期CRT无线模拟电视开始，即是整个Can 调谐器的历史，此产品领导厂商就是Philips跟Sharp。但是Can 调谐器合计主自源元件将近130个，金属铁壳以及PCB板都是硬件成本负担，现在一般均由中国厂商进行代工，台湾地区市场产量最多的即是冈大以及奇景，仅少部分高单价小体积的微型Can 调谐器，但需要4到6周的供应链时间，因此硅 调谐器的出现解决相当多的问题，下面6个要点说明为何硅 调谐器能够取代长达30年的Can 调谐器技术：
整合度
硅调谐器是将整个原来Can 调谐器电路集成化，但由于有太多被动元件所组成，目前一个硅调谐器大约可以将震荡源、Mixer、FiLTEr、部分电阻电容整合，约可较一般Can 调谐器节省8成的面积。
Multi-调谐器
目前数字电视常常强调子母画面(PiP ，PoP)，但若两个频道其频段不一样的时候，硅 调谐器可以用堆叠的方式并成一颗。
可靠度
传统的Can 调谐器不耐摔，更容易随着时间元件结构性老化，但硅 调谐器为IC结构并没有这一问题。
供应效率从以前就一直困扰整个电视机厂商的供应链，每一个Can 调谐器都需要人工调教，往往传统电视机的供应链在制造与出货时，瓶颈一直都卡在Can上，硅 调谐器可以解决此一问题。
体积
硅调谐器将近是一般Can 调谐器的十分之一，即使近期出的微型2CC Can 调谐器，硅体积仍较小。
产品路线图
整个产品线的RoaDMAp一直朝向硅走，以前NB内建TV Module都是用Can，但目前许多TV Module已经用硅，例如圆刚采用Xceieve的硅 Solution，而目前DVB-H 调谐器几乎都是采用硅，未来Pocket TV也会渐渐用硅调谐器，现在连STB也逐渐采用硅调谐器。
硅调谐器主要市场

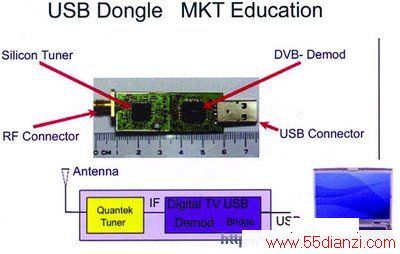

图2 USB Dongle
目前用在硅调谐器最广泛的市场是在USB Dongle，根据笔者统计，整体2006年USB Dongle市场在450万颗，加计消费性NB内建模组，总计NB相关市场在1100万颗的量，上图即为整个USB Dongle的拆解图，一般硅调谐器搭配一颗解调器，左下角一颗小型的X’ TAL。
目前台湾地区厂商的解决方案搭配不外乎用MICrotune以及宽达的调谐器搭配咏发、Zarlink以及瑞昱的解调已经有整合USB2.0 Phy版本，整体报价在3~4美元左右。
目前USB Dongle因为受中
国大陆以及台湾地区激烈竞争，整体市场报价甚者已到20美元，台湾DTV Dongle领导厂商如宏想、富诚、微星、东雅电、广实、中国，如Malata以及新科都有其产品。
(图3)Philips公布最新的DVB-H解决方案，主要是应用在手机看电视上，名为BGT215，该装置适用SIP方式将调谐器以及解码器合在一起，体积约771.2mm3相当小，非常适合用在电视手机当中，尤其调谐器的功耗在150mW，以0.25微米BiCMOS制造、Die Size在5mm2,也就是每片Wafer可以切1570颗Die，若以Wafer price 1200美元，其成本大概在0.75美元左右。

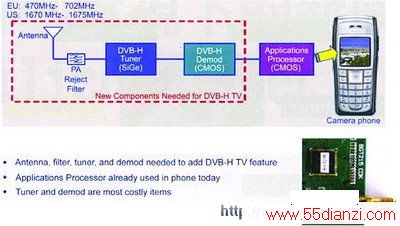

图3 NXP DVB-H解决方案
整体而言，由于DVB-H其调谐器的难度不如DVB-T，因此困难的地方会是在DVB-H的解调性能，因此厂商预切入电视手机领域，调谐器与解调缺一不可，这也是为什么NXP、Siano、TI、Freescale都是同是拥有两种产品的原因。
硅调谐器架构解析
若要谈硅调谐器，Microtune可以说是该产业的代表，Microtune是目前在市场有量产DVB-H产品的公司，在2005年DVB-C领域市占率达34%，Cable产品占公司营收将近60%，Microtune到现在还是处于亏损的状态，但是股价仍维持在5~6美元，可以想见市场对Microtune的认同度与期待。
Microtune有产品主要专注在STB市场以及PC TV市场，其接收频率范围从48MHz到860MHz，3.3V input，(图4)为Microtune主力产品的电路图。

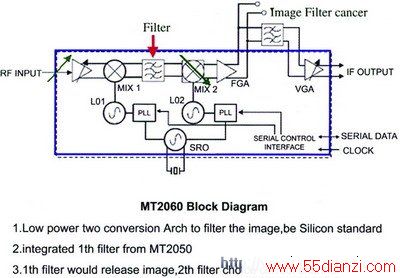

图4 MT2060构架图
www.55dianzi.com
任何调谐器技术主要的关键是在于如何通过升频与降频的方式，将频道附近的杂讯以及不想要的邻近频道，用表面滤波器滤除。以为例，在天线接收之后经LNA放大，并收集信号进行升频，同时藉由Mixer以及同步震荡源，定住想要的频率，再由内建FiLTEr进行第一次的滤波，滤过之后再用第二Mixer以及第二震荡源同步降频，再利用一颗外挂的镜像抑制滤波器将镜像杂讯滤除，最后调整至最终标准中频，传输给解调，直接做解调变。
硅调谐器市场
根据In-Stat预测，In-Stat将收视端的元件分为调谐器及基带端：
基带端：BB端指解调器(解调变器)，包含的功能区块包括：解多功分流的Demux；类比转成数字的ADC、以及处理正交分频多工调变的(OFDM)，上述的各种功能已经整合成一颗解调，由于解调属于数字IC产品，跌价幅度较快，现在如DiBcom与咏发进展到0.13微米混讯制程，DiBcom预计明年90奈米产品会开始量产DVB-H的解调，In-Stat估计2010年产值可以到2亿5000万美元，2006~2010年CAGR为50.2%；
射频端RF指硅调谐器端整体的20 06~2010年CAGR为75.6%，整体产值到2010年约2亿4000万美元，整体市场的量约1亿颗。
