手机电视 业务是指移动终端用户在具有操作系统和视频功能的 智能 移动终端上以频道或信道的形式接收广播形式的数字音视频内容的业务。
手机电视业务的实现方式主要有两种：第一种是利用蜂窝移动网络，中国移动和中国联通已推出此种手机电视业务；第二种是利用地面或卫星数字广播，装有数字电视接收模块的手机直接接收数字电视信号，这是目前最被看好的实现方式。
手机电视业务作为一种新兴的多媒体业务引起了业界的广泛关注，目前国际上对这项业务的研究十分热烈，与之相关的技术已有10余种，概括起来可以分为以下4种类型：
基于移动网实现技术：此类技术是通过改进的移动通信网向用户提供下行广播信道，使用移动通信系统所在频段。典型技术包括多媒体广播和组播业务(MBMS)、广播和组播业务(BCMCS)等。
基于地面数字广播网实现技术：此类实现技术主要针对地面数字广播电视，使用广播电视频段。有些在地面数字广播电视技术的基础上改进成为手机电视技术，例如DVB-H、MediaFLO等；而另一些目前还只是针对地面数字广播电视系统，包括韩国T-DMB、日本的ISDB-T、清华DMB-T和上海交大的ADTB-T 等。
基于卫星实现技术：这一类技术主要通过卫星提供下行传输，典型技术包括欧洲的S-DMB和日本、韩国的S-DMB等。
基于应用层实现技术：以开放移动联盟广播业务组OMA BCAST为代表，主要从应用层来定义手机电视业务的实现。
本文介绍DVB-H和韩国T-DMB两种典型的地面数字广播电视技术，并讨论开展手机电视业务面临的主要问题。
1 DVB-H标准
1.1 DVB-H网络架构

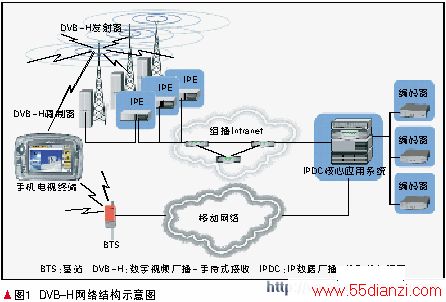

DVB-H主要是利用数字地面网络进行手机电视内容的下行，利用移动蜂窝网络进行点播、用户授权，计费，客服以及互动回传，其网络架构(如图1所示)包括数字地面网络和移动蜂窝网络。
1.2 DVB-H关键技术
DVB系列标准最早由DVB项目组在20世纪90年代初提出，数字电视 地面广播 DVB-T是在20世纪90年代中期开发的，并在1997年2月获得欧洲电信标准协会(ETSI)的认可，成为欧洲数字电视地面广播的标准。目前全球已有59个国家和地区采用DVB-T标准，除了欧洲国家外，还有澳大利亚、新西兰、巴西、新加坡等国。从整体应用情况来看，DVB-T技术已经非常成熟。
DVB-H基于DVB-T，完全后向兼容，并能和MPEG-2业务共享DVB-T复用器，其技术规范工作主要由DVB项目组实施。DVB-H标准已经在2004年经ETSI批准成为欧洲的移动电视标准，目前在全球20多个地方已经建立DVB-H网络，并已开展商业运营测试。使用DVB-H技术可以向移动手持设备(包括手机)同时传送多个电视频道、无线频道和视频频道。DVB-H通过时间分片来降低接收设备的功率消耗，通过增加小区标识来支持信号的快速扫描和频率切换，并提高了移动环境中接收信号的强度，能实现对室内、室外、步行和移动等多种环境的支持。
相对DVB-T而言，DVB-H增加了以下技术：
(1)引入时间分片，降低功耗
为了降低接收端的功率消耗，DVB-H采用突发的方式发送数据：即一种业务在一个时间段(如200 ms)内，单独占用系统的全部带宽来传送数据，接着传送下一种业务，在所有业务发送完后(如4 s以后)，再重新传送第一种业务。接收机只需要在指定的时间段里接收信号，其他时间则可以关闭。每一个时间段上的数据传输速率很高，因此每一个时间段的持续时间可很短，接收端大部分时间可处于睡眠或关闭状态，这样可以降低接收端的耗电量，最大可节省90%的功率消耗。
(2)引入4K模式，在提高对移动性能支持的同时实现较大的覆盖
4K模式下载波数量为3 409个，每个子载波的调制方式有QPSK、16QAM、64QAM 3种。
(3)引入多重协定封装-前向纠错(MPE-FEC)，为基于IP的业务提供服务，增强抗干扰能力
MPE-FEC技术在IP数据包中增加了RS纠错编码。MPE-FEC帧被安排在一个255列的矩阵中，行数可以从1变化到一个定值，最大为1 024，因此最大的MPE-FEC帧占用2兆比特。
DVB-H标准具有以下优点：
降低终端耗电：基于IP数据包，接收器一般只在整个传送时间中打开10%。
无缝切换：使用一个接收器就能完成，保证服务的连续性。
提高了对移动和便携接收的支持：MPE-FEC增强了弱信号的接收，增加了抗干扰能力，支持移动性高速数据传送。
高容量：在8兆带宽内可传送多于40～50个电视频道。
高灵活性：在中到大的单频网内通过单个天线的移动接收，可以实现很多灵活的容量选择和蜂窝尺寸。
与DVB-T系统的兼容性：DVB-H基于与DVB-T相同的物理层，可以使用同样的调制器和同样的发射器。
www.55dianzi.com
DVB-H标准的技术应用解决方案主要是IP数据广播(IPDC)，通过移动网络完成对用户的鉴权。此外， 手机电视 业务的计费、帐单处理、客户服务、客户管理，以及视频点播、下载、网页浏览等业务，也通过移动网络来实现。IPDC解决方案也提供标准的简单网络管理协议(SNMP)网管接口，可以和运营商现有的网管系统实现互联。
IPDC实现对用户鉴权的过程是：移动终端用户以短信息的形式向IPDC核心应用系统发送收看节目的请求，核心应用系统接收到请求后对用户进行鉴权；鉴权通过后，核心应用系统就会向移动终端发送版权对象(OMA DRM RO)；移动终端收到OMA DRM RO后，就可以打开相应的安全关联文件，并通过文件中的密钥对加密视频进行解密，收看视频内容。
IPDC方案利用移动运营商现有的计费系统来实现对手机电视业务的计费。在IPDC核心应用系统生成收费记录(CDR)，并传送给计费系统，计费系统根据CDR完成计费和收费。
IPDC方案中提供专用于对IP封装器(IPE)的配置和监控的管理系统。运营商也 可以使用已有的网络管理系统，对来自IPDC核心应用系统以及IPE的告警进行集中监控，故障管理接口基于标准的SNMP接口。
2 韩国T-DMB标准
2.1 T-DMB网络架构

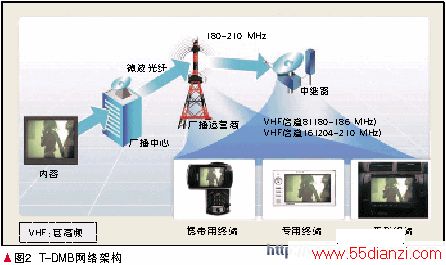

T-DMB网络架构如图2所示。

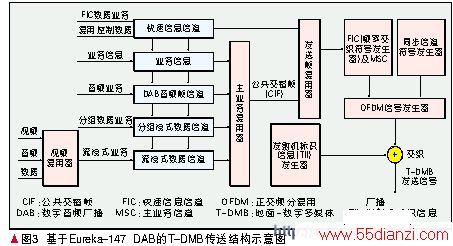

基于欧洲厂商开发的尤里卡147数字音频广播(Eureka-147 DAB)系统的基础上的T-DMB数字无线电广播传送结构如图3所示。

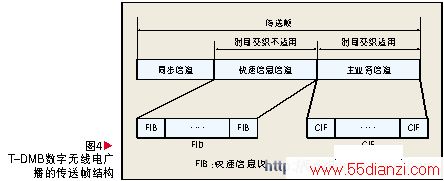

T-DMB的传送帧由同步信道(SC)、快速信息信道(FIC)、主业务信道(MSC)3个信道构成如图4所示。
FIC由快速信息块(FIB)构成，其主要功能是传送解释MSC配置所必要的控制信息，该控制信息的核心部分是复用器配置信息(MCI)，上述复用器配置信息包含复用器结构信息以及所需要的复用器重配信息。包含于FIC之内的其他信息表示业务信息(SI)、条件接入(CA)管理信息、以及快速信息数据信道(FIDC)。为了允许快速及安全地响应MCI，FIC不进行时间交错以及采用高级别的防止发送错误保护地发送。
MSC由一序列的公共交错帧(CIF)构成，每个CIF为一个55 296比特的数据字段，在每24 ms之内进行传送。CIF的最小可寻址单位是容量单元(CU)，其大小为64比特。整数个CU分组来构成MSC的基本传送单位，此处称作子信道。MSC据此构成子信道的复用。
MSC的业务定义了两种不同传送模式：流模式和分组模式。流模式在指定的子信道内按照固定比特率传送；分组模式是在单一子信道内传送几个数据业务，其每个子信道能够传送一个或多个业务成分。
T-DMB基于Eureka-147 DAB，支持朝鲜语，增加了通过流模式数据信道来传输视频、音频及数据业务的能力，相关内容可以参照ETSI EN 300 401标准。

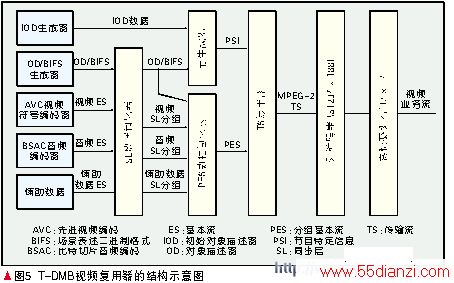

T-DMB通过流模式数据信道来传输视频、音频及数据业务时添加了视频复用器，其结构如图5所示。
图5中相关功能模块如下所述：
初始对象描述器(IOD)生成器以ISO/IEC 14496-1为标准生成IOD。
对象描述器(OD)/场景描述二进制格式(BIFS)生成器以ISO/IEC 14496-1为标准生成OD/BIFS流。
AVC视频符号编码器会把输入的视频信号进行符号化，并遵循标准H.264/AVC。
BSAC音频编码器会把输入的音频信号进行符号化，并遵循ISO/IEC 14496-3比特片算术编码(BSAC)标准要求。
同步层(SL)数据包化器会从输入的各种多媒体流中生成同步SL数据包，并遵循ISO/IEC14496-1系统标准。
节(Section)生成器会生成包含IOD/OD/BIFS的节，并遵循ISO/IEC 13818-1标准。
