分组基本流(PES)数据包化器会把输入的SL数据包PES数据包化，并遵循ISO/IEC 13818-1标准。
传输流(TS)复用器会把输入的节及PES数据包复用成MPEG-2 TS。
复用的MPEG-2 TS的数据流经由外编码器RS(204，188)添加错误保护信息。
通过外编码器RS(204，188)添加错误保护的数据流在卷积交织器中交织成为视频服务流。
2.2 T-DMB关键技术
T-DMB采用如下的关键技术：正交频分复用(OFDM)调制、频率/时间交织、卷积编码、RS编码、卷积交织、单频网络等。
www.55dianzi.com
(1)OFDM调制

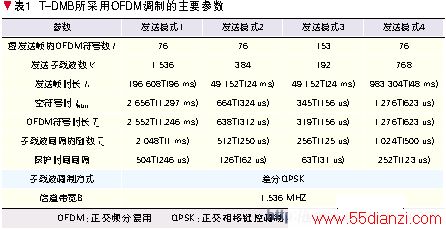

OFDM技术是一种无线环境下的高速传输技术。无线信道的频率响应曲线大多是非平坦的，而OFDM技术的主要思 想就是在频域内将给定信道分成许多正交子信道，在每个子信道上使用1个子载波进行调制，并且各子载波并行传输。这样，尽管总的信道是非平坦的，具有频率选择性，但是每个子信道是相对平坦的，在每个子信道上进行的是窄带传输，信号带宽小于信道的相应带宽，因此就可以大大消除信号波形间的干扰。由于在OFDM系统中各个子信道的载波相互正交，它们的频谱是相互重叠的，这样不但减小了子载波间的相互干扰，同时又提高了频谱利用率。T-DMB所采用的OFDM调制的主要参数见表1。
(2)频率/时间交织
交织是在时间/频率域重新安置数据以便抵抗信号衰落和传输错误。T-DMB采用了时间及频率交织器，并且对不同的发送模式设计了不同的参数，此外，时间交织适用于各卷积编码器的输出端，其适用于MSC的子信道信号，但并不适用于FIC，可参见ETSI EN 300 401标准。
(3)卷积编码
信道编码基于打孔卷积编码，允许根据比特错误的敏感特性实施均等和非均等的保护，可参见ETSI EN 300 401标准。
卷积编码参数根据所传输的业务形式、净比特率以及错误保护级别而不同，错误保护方法包括非均等 错误保护(UEP) 和均等错误保护(EEP)。UEP在根本上是为了音频而设计，但是也适用于数据，EEP既适用于数据也适用于音频。
对卷积码的4个符号向量的生成多项式的8进制形式为133、171、145、133，图6表示了卷积编码器结构。
446x190
(4)RS编码器
RS外编码器的规格遵循ETSI EN 300 744标准所述的由RS(255,239,t =8)衍生的缩短RS(204,188,t =8)编码器。
(5)卷积交织
卷积交织规格遵循ETSI EN 300 744标准中的卷积交织规格。图7是卷积交织的示意图，该卷积交织是基于Forney方式，交织深度为12。
695x255
(6)单频网络
单频网络是由多个不同地点的处于同步状态的无线电发射台，在同一时间、以同一频率发射同一信号，以实现对一定服务区的可靠覆盖。
单频网的第一个优点就是有利于频率规划，可以大大节约宝贵的频率资源，提高频谱利用率。第二点是由于无线电信号本身的特性，在高楼林立的城市中，无论单个数字电视发射站点的发射功率多大都会有很多信号覆盖不到的区域，这些覆盖不到的区域被称作覆盖盲区或盲点，单频网可通过多点同频发射的办法来解决覆盖盲区问题，获得较好的覆盖率。第三点是单频网技术还可降低发射机设备的成本；通过优化和调整单频网发射网络(基站数量、分布、发射天线高度、发射功率等)，可以使用多个较小功率发射机代替一个大功率发射机，以降低信号辐射、减少电磁波污染、增强覆盖均匀度，也可以根据需要随时改变覆盖意图。
T-DMB采用单频网络技术来对服务区实施有效可靠的覆盖。
3 开展 手机电视 业务的可行性分析
3.1 面临的问题
目前开展手机电视业务面临以下问题：
标准问题：中国正在制订自己的数字电视地面传输标准，在数字电视地面传输标准之后很可能会推出相应的移动电视标准；
频率资源问题：模拟电视完全关闭后，空余出的数百兆频率资源(VHF、UHF)将有效缓解现有的频率紧张。但在过渡期间，模拟与数字广播并存将会使原已紧张的频率资源更加缺乏；
管制问题：各国在广播和通信领域一般都有不同的要求，也由不同的政府部门来管理，并对相应领域的企业有着严格的限制；
终端不成熟问题：终端需要解决网络传输速率低、电池寿命短、小型化等问题。
3.2 运营模式
手机电视业务的运营模式可以有多种，按照中国的情况可能存在以下3种运营模式：移动运营商单独运营、广电单独运营和两者合作运营模式。以下针对这3种模式进行简单分析：
移动运营商单独运营：移动运营商投资建设移动数字广播电视网络，但是可能会占用现有模拟电视的部分频段，这需要得到广电总局的批准，其难度较大。另外要获得广播电视业务的运营许可也会比较困难。
广电单独运营：受国家政策的影响，广电运营商在运营手机电视业务方面具备先天优势，广电系统可以构建面向移动设备的数字广播网络，向移动用户提供手机电视业务，能够进行广播内容的制作、采编和频道的集成等；但由于目前广电网络只能够提供下行通道，不能进行用户认证和计费支撑、无法提供节目定制和互动等个性化服务。
合作运营：广电运营商作为手机电视业务的下行网络提供商以及大部分节目的提供商；移动运营商则为该业务提供上行网络，同时可以负责用户的认证、计费、业务定制、节目互动等操作，另外，可以通过BCMCS/MBMS等技术通过移动网向用户提供点播业务，作为对广播业务提供商的补充。
www.55dianzi.com
4 结束语
技术的发展使得广播电视行业和通信行业在技术上的界限越来越模糊。
移动运营商与广电部门一方是终端和电信通道的控制者，另一方是音视频内容的提供者，二者都是 手机电视 业务所必须的。
事实上，无论是基于移动网络的流媒体手机电视，还是基于无线数字电视技术的广播手机电视，都需要广电与电信的合作。从政策层面讲，广电部门握有手机电视运营牌照和手机电视节目版权，而移动运营商掌握着承载手机电视业务的移动网络，目前惟有二者合作，手机电视才能开展起来。从业务层面讲，移动运营商开展流媒体手机电视业务，需要广电部门内容的支持；广电部门推出的广播手机电视需要借助运营商提供手机用户管理系统，来完善业务计费、客服维护服务等功能。
从用户需求讲，用户既需要廉价的、高质的广播式服务，也需要个性化的交互式服务，这两种服务应该是通过一种途径来提供。因此，两大部门在手机电视业务上既有合作的基础，也有合作的必要。相关部门应加强沟通，共同合作，制订切实可行的合作方案。
手机电视是对广电和通信产业融合的重要尝试，主管部门的协调和技术标准的制订将直接影响未来三网融合的进程。
