在PROTEL中建立自己的个性模板

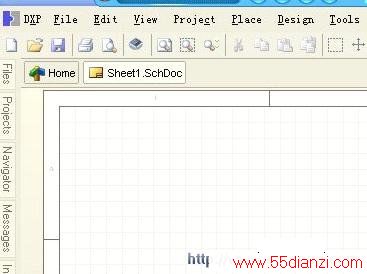

　　首先建个空的原理图文档.如图

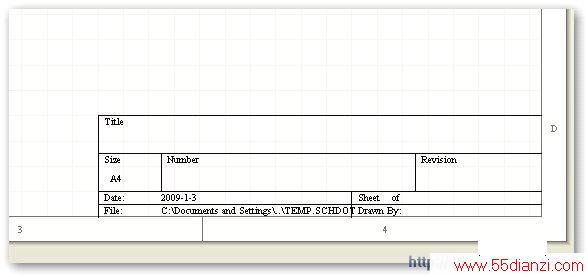

　　将其保存为SCHDOT格式。。。看好了。。是SCHDOT,不是SCHDOC. 回到 PROTEL 2004。。。看到左下角有个如下图的信息说明栏。。我们要改的就是这里。。！

　　然后：单击右键找到documentoptions将复选框titlebLOCk的钩去掉。去掉后。。信息说明栏就消失了。这时你可以用非电气属性的线划出自己想要的框框！在自己所画的表格中标注文字，就要用到place/txtstring这些只是标明一些标题如“图名”，“设计人”等。下面是我随便画的。。。大家可以根据自己的爱好来加！

　　下面来加链接。

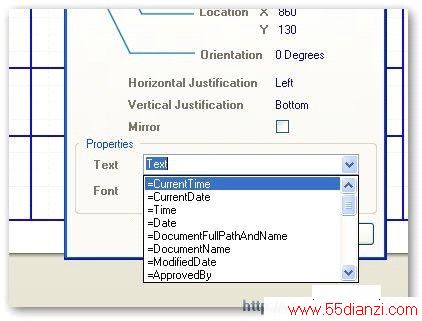

　　它后面的表格中的文字要用 超联接 的方式标明。在place/txtstring中编辑文字的下拉菜单中选择currenttime，time等。。这些超联接的文字要在documentoptions下的pararmeters中填。如下图.

　　这是加当前时间，也就是日期。不过加什么也没关系只要你自己知道如何对应！如下图：

　　这些超联接的文字要在documentoptions下的pararmeters中填。一定要找好对应的。

　　弄好了。。点OK!

　　也可以加图片：点击place/Drawingtools//graphIC选择一定的空间就可以在其中加入图片了。如下图：

　　要想你编辑的内容能在其中显示出来，你还要点击右键prefernces在选项卡中选择graphicaLEDiting把复选中的第三个选上。

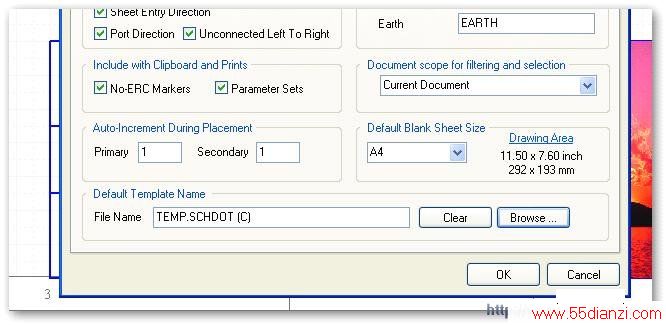

　　点确定。。。。你的内容就出来了。大家是不是看到第二不是日期而是时间，这就是我们当时选区的“Currenttinme”要时期就找。“Currenttdata”。要想一打开DXP就是你的sheet你还要把prefernces中的第一个选项卡中的最后一拦filename中的文件选成你的模版。

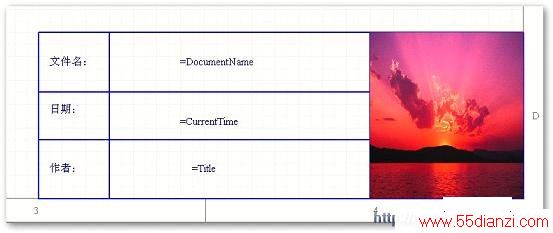

　　好了。一个模板弄好了。。。保存。关掉，我们来新建成一张原理图，看看。

　　如果有什么不理想的地方就再进模板调试。
