如果我们要进行PCB制版，还需要在Protel99SE中创建新的元件封装形式，特别是ProtelPcB99sE元件封装库的PcBFootprints．lib中，元件封装形式的种类和品种太少，远不能满足业余条件下PcB制版的需求，而薪的电子元器件不断涌现，所以很有必要在Pmtel99sE中创建新的元件封装库。
这里分两种情况：一种是Protel99SE的MiscellaneousDevICes．lih文件中已有的元件，而在PcBFootprints．lib中找不到合适的封装形式，可以用修改PCBFootprints．lib中相似的封装形式并另外命名；另一种是MiseellaneousDevices．lih文件中没有的或新创建的元件外形，需要重新设计元件封装形式，有时为了PcB制版，需直接创建一个元件封装。下面就根据两种情况分别介绍如何创建新的元件封装形式。
1．修改元件的封装形式
在ProtelPcB99sE元件封装库的PCBFootprints．lib中，集中了许多常用元件的封装形式，比如它的电位器封装形式共有5种，但我们在进行PcB制版时，需要可调电阻的封装形式，这5种电位器封装形式都不适合。根据实物测量，可调电阻的3只管脚之间尺寸示意图如下图所示。

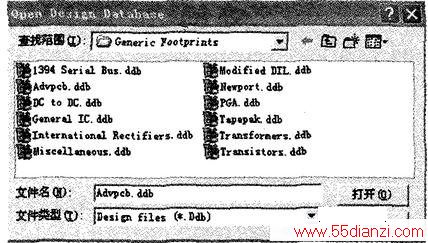

通过折算，5mm≈204mil；10mm≈408mil。(注：mil为英制单位，即千分之一英寸，100mil=2．45mm。）(1)双击Protel99sE软件快捷键图标，进入其设计管理程序窗口，单击菜单“File／Open…”，将出现如下图所示对话框。
(2)根据Protel99sE软件安装路径c：／ProgramFiles／DesignExplorer99SE／Library／Pcb／GenericFootprints一直找到Advpcb．ddb文件，将其打开出现的设计窗口如下图所示(注：各人的Protel99SE软件安装盘符可能有别)。
(3)拉动左侧滚动条找到VR4，选中它，右边窗口出现电位器封装形式图，单击菜单“Edit／CopyComponent”，然后再单击菜单“Edit／PasteComponent”，将看到原VR4下方多出一项“VR4-DUPLICATE”如下图所示。

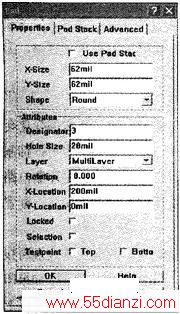

(4)先单击右边设计窗口中“VR4-DUPLIcATE”的外围黄色边框，按“Delete”键将其删除，再右击第3脚焊盘，选下拉菜单中的“Properties…”，将弹出如下图所示对话框，把“Designator”栏由“3”改为“2”；把“X—LOCation”栏由“200mil”改为“204mil”，再单击下方“OK”退出。
用同样方法右击第2脚焊盘，把“Designator”栏由“2”改为“3”；把“Y—Location”栏由“100mil”改为“408mil”，最后，将设计窗口切换到“TopOverlay”层，单击菜单“Place／Track”调出画线工具画上可调电阻符号如下图所示。
(5)单击左边“Rename…”按钮，将弹出的对话框中改为“VR4-T”(T意为“特殊”，读者可另定。)，单击“OK”退出。
(6)最后单击菜单“File／Save”将其保存起来。以后在PCB制版时就可以从PCBFootprints．lib中调出该可调电阻“VR4-T”的封装形式了。
2．直接创建元件封装形式
上面讲述了修改元件的封装形式的方法，如果ProtelPCB99sE元件封装库的PCBFootprints．1ib中，没有相近的元件的封装形式可以参考，其实遵照上述方法也可以创建新的元件封装形式。下面以创建“TTF-2型中周”为例，讲述创建新的元件封装形式方法。
(1)实物测量“TTF-2”型中周底视尺寸示意图如上图所示。折算后3．5mm≈143mil；7．0mm≈286mil。
(2)仿照上述第1点1、2步骤打开如图3窗口，拉动左侧滚动条到底，选中“XTAL1”，单击菜单“Edit／CopyComponent”，然后再单击菜单“Edit／PasteComponent”，将看到增加一项“XTALl～DUPLICATE”，单击左边“Rename…”按钮，将弹出的对话框中改为“TTL-2”，单击“OK”退出。
(3)先单击右边设计窗口中“TTL-2”的外围黄色边框，按“Delete”键将其删除，再右击第2脚焊盘，选下拉菜单中的“Properties…”，将弹出如图5所示的对话框中，把“X—Location”栏由“200rail”改为“286mil”，再单击下方“OK”退出。

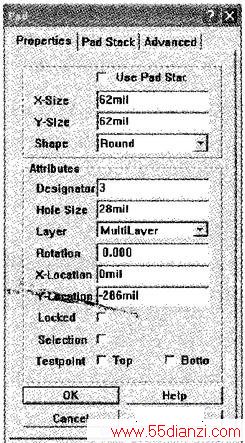

(4)单击菜单“Place／Pad”在1、2两只焊盘下方适当位置顺序放置“0、1、2”三只焊盘，再右击“0’号焊盘，选下拉菜单中的“Properties…”，将弹出如上图所示的对话框中：把“X—Size”栏由“60mil”改为“62mil”；把“Y—Size”栏由“60mil”改为“62mil”；把“Designator”栏由“0”改为“3”；把“HoleSize”栏由“30mil”改为“28mil”；把“x—Location”栏改为“Omil”；把“Y一Location”栏改为“-286mil”；最后单击下方“OK”退出。用相同的方法将其它焊盘修改，修改数据：一个为“Designator”栏由“1”改为“4”、“x—Location”栏改为“143mil”、“Y—Location”栏改为“-286mil”；另一个为“Designator”栏由“2”改为…5’、“X—Location”栏改为“286mil”、“Y—Location”栏改为“-286mil”，其它栏与“3”号焊盘一样，完成后再将设计窗口切换到“TopOverlay”层，单击菜单“Place／Track”，用画线工具画上中周黄色方框如下图所示。
(5)最后单击菜单“File／Save”将其保存起来。以后在PCB制版时就可以从PCBFootprints．lib中调出“TTL-2”中周封装形式了3．小结以上两种元件封装都直接保存在ProtelPCB99SE元件封装库的PCBFootprints．1ib中，只要打开Protel99SE的PCB窗口，Protel系统就会自动加载PCBFootprints．lib文件，所以在进行PCB制版时，就可以很方便地调用如图6所示的可调电阻“VR4-T”和如图9所示的中周“TTL-2”了。
