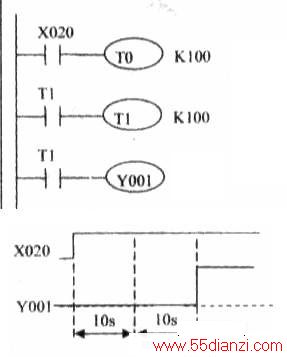

由于定时器的的设定值是有限的，因此一个定时器的定时时间也是有限的．当要求延时的时间超过一个定时器的延时极限时．可以用多个定时器来延长延时时间。多个定时器实现长延时的控制程序如上图所示，当X020接通后．TO开始计时，当TO计时时间到，TO的常开触点接通后．Tl才开始计时，当T1计时时间到．Tl的常开触点闭合．YO01才有输出．可见YOOI比X020延时接通的时间是TO和Tl的定时时间之和．从而延长了延时时间。其工作情况用时序图来表示如下图所示．定时器在PLC控制中的应用很广，以上只是定时器的几个典型的应用程序．定时器还能和其他内部元件或指令配合使用．功能将更加强大。例如，如果用定时器和计数器来实现长延时控制，则能实现更长的延时控制。另外累积型定时器的使用方法和通用型定时器有所不同在使用中要注意区分。
