基于TinyOS2．x的SHTxx型温湿度传感器底层组件驱动程序的设计

    (3)SHT温湿度传感器模块组件
    SHT温湿度传感器模块组件完成SHT温湿度传感器数据读取的底层驱动，完成对SHT温湿度传感器的时序模拟以及实现SHT接口函数。在数据读取完成后，触发ReadDone事件函数，下面主要介绍SHT温湿度传感器驱动模块中的几个与时序相关的函数。
    复位时序模拟函数如下：

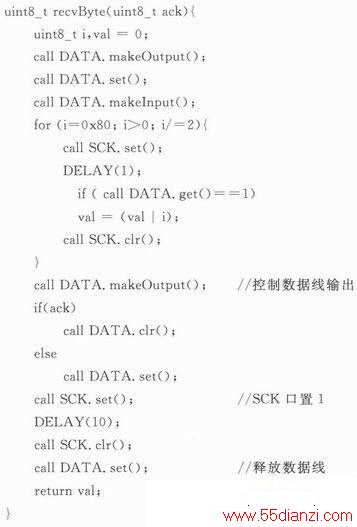

    数据读取时序模拟函数如下：
    recvByte(uint8_t ack)函数模拟读取数据时的时序。微处理器在读取SHTxx温湿度传感器的数据时，有两种不同的应答信号。在读取转换数据时，由微处理器将DATA线拉为低电平作为应答信号；而在读取CRC数据时，需要将DATA线拉为高电平应答信号，所以在recvByte(uint8 _t ack)函数中，ack作为两种应答信息参数进行传递。该函数返回读取的数据。


　　SHTxx温湿度传感器写数据主要为写命令字和SHTxx温湿度传感器的状态寄存器，在写命令字完成后，SHTxx温湿度传感器将控制DATA数据线，并将数据线上拉为高电平作为应答信号。写数据时序模拟函数略——编者注。

　　3．2 SHTxx温湿度传感器TinyOS驱动程序设计

　　SHTxx温湿度传感器驱动测试程序通过SHTxx温湿度底层驱动将采集SHTxx的温湿度值，显示在开发平台中的LCD屏上，程序文件包括模块组件TestSHTM．nc、配置组件TestSHTC．nc以及编译文件makefile。

　　TestSHTC．nc的配置文件部分代码略——编者注。SHTxx温湿度传感器驱动测试程序的组件关联图略——编者注。

　　4 系统测试及结论

　　通过Cygwin平台对应用程序进行编译和链接，生成hex文件，下载程序到目标硬件平台运行。LCD显示温湿度采集结果，通过测试发现，该系统能完成预期的数据采集功能。根据SHTxx温湿度传感器驱动的设计方法完成其他传感器的驱动设计。当然也可以利用该驱动程序，通过网络实时监控周围环境的温湿度参数。
