基于单片机的LCD1602控制总线程序

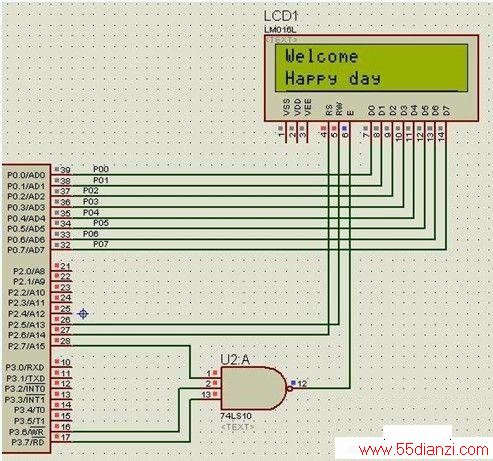

    第一行显示"Welcome";第二行显示="Happy day";若要显示其他字符，请直接往数组 LCMLineOne[16]和LCMLineTwo[16]填充相应的代码。直接上图，仿真图如下：

    源程序如下，可以对比时序方式，理解总线的操作方法。

    #include<reg51.h>
//#include<absaCC.h>
#define uchar  unsigned char
#define uint  unsigned int
#define busy  0x80
uchar  xdata  LCMWriteCOM  _at_ 0x80ff;  //写指令寄存器
uchar  xdata  LCMReadCOM    _at_ 0xa0ff ;  //读指令寄存器
uchar  xdata  LCMWritEDAta  _at_ 0xc0ff ; //写数据寄存器
uchar  xdata  LCMReadData  _at_ 0xe0ff ;  //读数据寄存器
uchar  data  LCMLineOne[16]="Welcome";  //第一行显示的数据
uchar  data  LCMLineTwo[16]="Happy day";  //第二行显示的数据

    void Delayms(uchar  ms)
{
 uchar  i,j;
 for(i=0;i<ms;i++)
 for(j=0;j<57;j++)
 ;
}
//写指令寄存器
void LCMWriteC(uchar  COMData)
{ uchar LCMStatus;
  do
  {
  LCMStatus=(LCMReadCOM&busy);
  }
 while(LCMStatus!=0);
  LCMWriteCOM=COMData;
}
//读指令寄存器
uchar LCMReadC()
{uchar LCMStatus;
  do
  {
  LCMStatus=(LCMReadCOM&busy);
  }
 while(LCMStatus!=0);
  LCMStatus=LCMReadCOM;
  return(LCMStatus);
}
//读数据寄存器
uchar LCMReadD(uchar addr)
{uchar LCMStatus;
  do
  {
  LCMStatus=(LCMReadCOM&busy);
  }
 while(LCMStatus!=0);
  LCMWriteC(0x80+addr);
  LCMStatus=LCMReadData;
  return(LCMStatus);
}
//写数据寄存器带地址
void LCMWriteDAdd(uchar addr,uchar LCMData)
{uchar LCMStatus;
  do
  {
  LCMStatus=(LCMReadCOM&busy);
  }
 while(LCMStatus!=0);
  LCMWriteC(0x80+addr);
  LCMWriteData=LCMData;
}

    //写数据寄存器无地址
void LCMWriteD(uchar LCMData)
{uchar LCMStatus;
  do
  {
  LCMStatus=(LCMReadCOM&busy);
  }
 while(LCMStatus!=0);
  LCMWriteData=LCMData;
}
//初始化
void LCMInit(void)
{ Delayms(15);
 LCMWriteCOM=0x38;
 Delayms(5);
 LCMWriteCOM=0x38;
 Delayms(5);
 LCMWriteCOM=0x38;
 Delayms(5);

 LCMWriteC(0x38);
 LCMWriteC(0x08);
 LCMWriteC(0x01);
 LCMWriteC(0x06);
 LCMWriteC(0x0c);
}

    main()
{ uchar i;
  LCMInit();
 while(1)
  { LCMWriteC(0x80);      //第一行开始地址
  for(i=0;i<16;i++)
    LCMWriteD(LCMLineOne[i]);
  LCMWriteC(0x80+0x40);  //第二行开始地址
  for(i=0;i<16;i++)
    LCMWriteD(LCMLineTwo[i]);
  }
}
