单片机数据通信之单总线数据传输分析

     纯单片机干不了大事，必须得配上各种外设，那么了解单片机与传感器之间的数据通信就显得必不可少了。常见的单片机数据通信方式有SPI,IIC,RS232，单总线等等。每种通信方式都有相应的时序图，分析时序图并完成代码的编写是单片机学习者的必修课。本文以DS18B20为例分析一下单总线数据传输。

    DS18B20是单总线数据传输，因此对于时序的要求就非常的高，学会分析其时序图是非常有必要的。

    1.初始化时序图分析：

    首先是由总线控制器拉低总线，维持480us。在480us后释放总线，由上拉电阻讲总线拉高。等待5-60us后，DS18B20开始响应，会将数据总线拉低60-240us.之后便释放总线，由上拉电阻拉高总线。转换为代码如下：

    u8 dsbInit() //初始化，返回0表示DS18B20无反应，反之有响应

    {

    dsbDQStat(0); //控制器拉低总线

    delay500us(); //拉低总线一段时间

    dsbDQStat(1); //释放总线

    delay60us(); //等待DS18B20响应

    if(dsb_DQ) //如果没有相应直接返回0

    {

    return 0;

    }

    delay240us(); //有响应则等待响应结束

    return 1; //返回初始化状态

    }

    2.读时序图分析：

    首先由控制器将总线拉低>1us的时间，此时控制器释放总线，如果此时控制器采样为低电平，那么读到的值便是0，如果为高电平，则读到的值为1。注意图中标有一个15us，其意思便是控制器采样在15us内完成。15us后是由上拉电阻将总线拉高维持45us。整个读周期为15+45=60us。这个周期的时间也是得控制的。转换为代码如下：

    u8 dsbReadByte() //读出一个字节的数据，从低位开始读取

    {

    u8 i,tmp = 0;

    for(i = 0;i < 8;i++)

    {

    dsbDQStat(0); //控制器拉低总线

    tmp >>= 1; //低位开始读

    dsbDQStat(1); //释放总线

    if(dsb_DQ) tmp |= 0x80;

    delay15us();

    delay45us(); //控制周期时间

    }

    return tmp;

    }

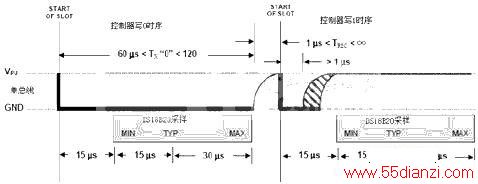

    3.写时序图分析：

    首先由控制器拉低总线15us，之后，如果要写入0，则继续拉低总线并为此45us.如果要写入1则释放总线由上拉电阻拉高总线，也为此45us。写时序相对比较简单，转换为代码如下：

    void dsbWriteByte(u8 dat)//写一个字节的数据，从低位开始

    {

    u8 i;

    for(i = 0;i < 8;i++)

    {

    dsbDQStat(0); //控制器拉低总线

    delay15us(); //维持15us

    if(dat & 0x01) dsbDQStat(1);

    else dsbDQStat(0);

    dat >>= 1;

    delay45us();

    dsbDQStat(1); //45us后释放总线

    }

    }

    DS18B20的三个时序图就分析完了，DS18B20只是单总线数据通信中的一个例子，大家了解了DS18B20时序图的分析，那么就可以试试分析DHT11的时序图完成其初始化函数，以及读数据函数。
