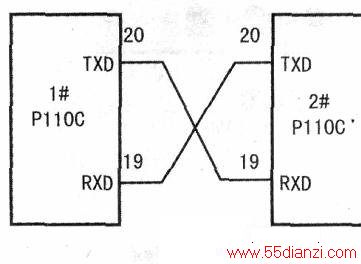

PLLOC模块有两个异步串行通信端口,TXD和RXD,其中TXD是发送端,RXD是接收端,二个PlLOC的通信接口是交叉连接的,即:1#P110C的TXD与2#P110C的RXD相连,2#P110C的TXD与1#P110C的RXD相连(见下图)。
要想实现通讯,二个PllOC的波特率必需相同,通讯模式也必需一样。下面举例说明。该例中波特率为19200bps,通讯模式为单机通信、无奇/偶校验、8个数据位、一个停止位。

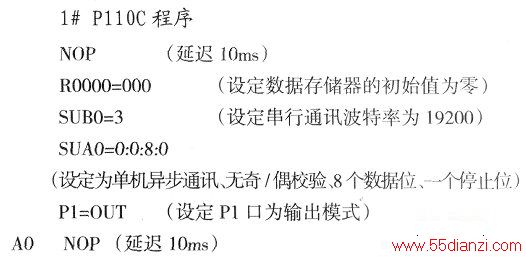

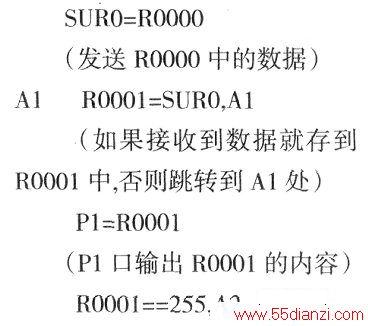

1#P110C向2#P110C发送从000~255数据,每发完一个数据就转入接收,1#P110C接收到2#P110C返回的数据后将其从Pl口输出,然后再发送下一个数据,如此反复。

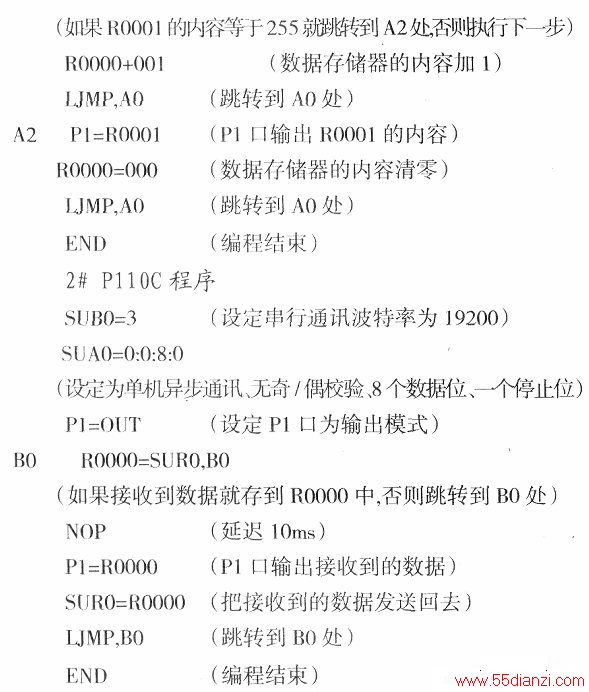

2#P110C接收从1#P110C发来的数据,每收到一个数据后将其从Pl口输出,然后再将其返送给1#P110C,如此反复。
