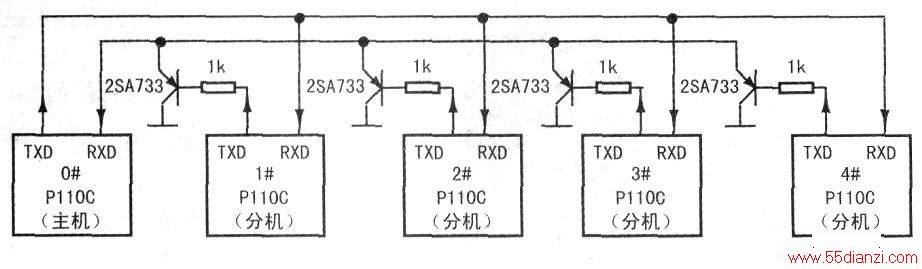

下图中，O#PLLOC为主机，l#~4#P110C为分机，每一个分机都有自己的地址码，其中，l#分机的地址码为001，2#分机的地址码为002，3#分机的地址码为003,4#分机的地址码为004。所有的PlLOC均设置成多机通讯模式，主机的TXD端与所有分机的RXD端相连，每个分机的TXD端串联1K电阻到一个PNP型三极管(2SA733)的基极，四个分机的三极管的发射极并联接到主机的RXD端。这种接法叫隔离驱动器，其作用是防止各分机的TXD端的电平竞争。
上电后分机首先激活地址接收模式，在该模式下分机只响应主机发来的地址码，而不响应主机发来的数据。
主机发送地址码，所有分机收到该地址码后首先判别是否为自己的地址，如果不是自己的地址则不理会，继续等待下一个地址的到来，如果是自己的地址则激活数据接收模式等待主机发送数据。

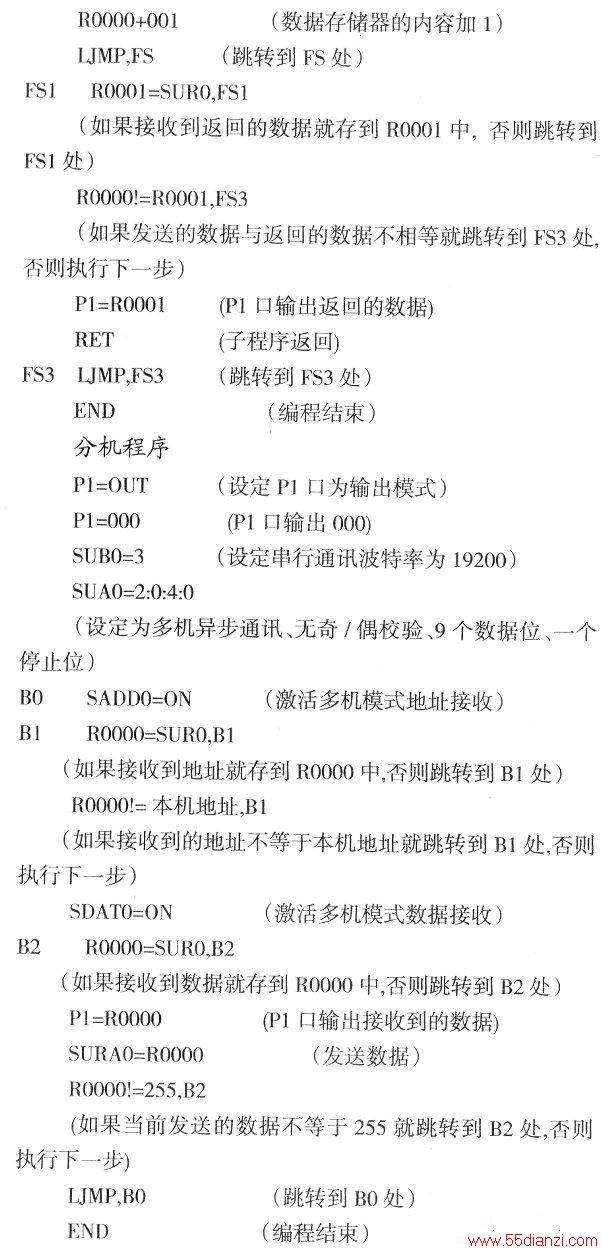

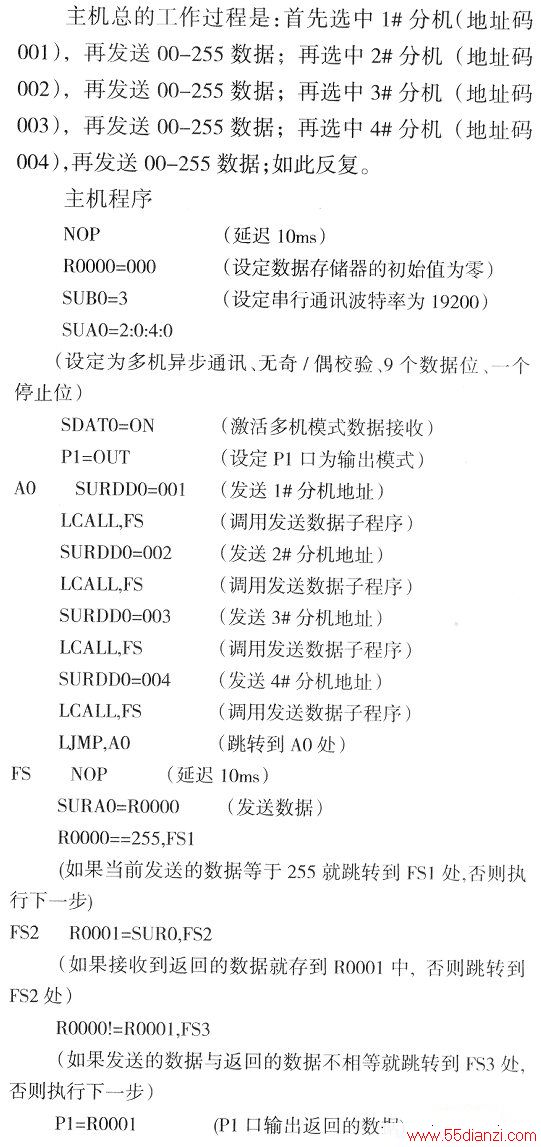

主机接着发送数据，选中地址的分机接收到数据后将该数据通过Pl口输出，然后再将该数据返送给主机，主机收到返回的数据后将该数据通过Pl口输出。
没有选中地址的分机自动滤除主机发送来的数据，只等待主机再次发送地址。
