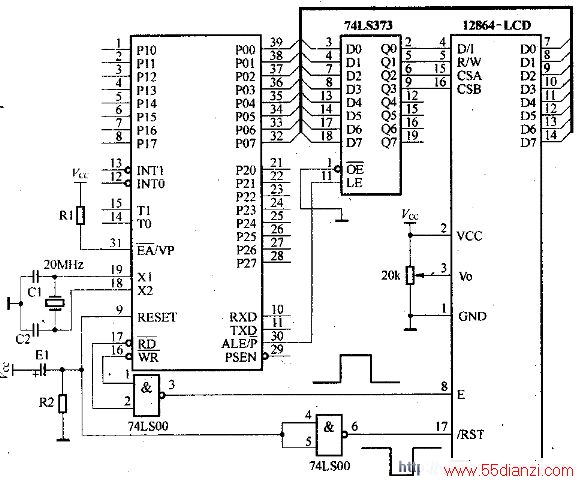

如图是由最小单片机系统与液晶模组连接组成的电路图，74LS373为地址总线和数据总线分离芯片，比较常用；74LS00用来满足总线的读写控制时序；液晶模组的复位用单片机的I／O口和程序来控制完成；20k的电位器用来调节液晶对比度，这在一般的液晶模组控制中比较常见。
这里采用的是并行、直接访问方式，占用I／O口多，增加了硬件成本，但控制速度快且控制简单。
