基于MCU和DSP的步进电机控制技术

基于MCU和DSP的步进电机控制技术

点击数:7688 次   录入时间:03-04 11:58:09   整理:http://www.55dianzi.com   嵌入式系统-技术

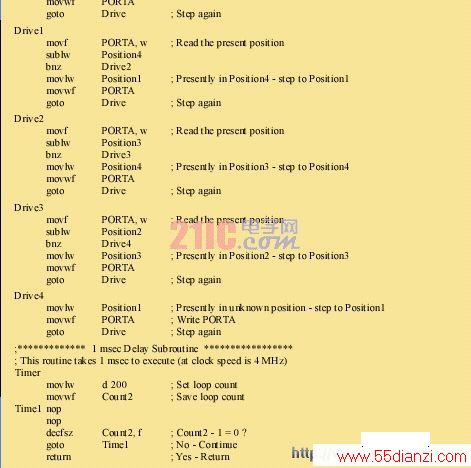

列表1给出了控制程序的汇编源代码,该程序每50毫秒旋转电机一次。首先,程序会将微控制器的数字输出初始化为表4中第一步的值,然后每隔50毫秒(此时间常数由程序中的常量waitTime定义)按照正确的顺序循环输出数字信号。若需使电机反向旋转,只需按与表4所示相反的顺序输出数字信号即可。





本人所用的电机为24极电机,即每一步输出可以控制电机旋转180°/24=7.5°。电机每50毫秒旋转7.5°,也就是每2.4秒转一周。如果将常量waitTime减小一半,电机转速会加快一倍。但因为转子受惯性、摩擦力和其他机械限制,所以电机转速有一个上限,当定子磁场旋转过快时,转子的转速无法跟上,导致电机的旋转也无法跟上,开始跳动(skipPINg)。如果这时再降低欧姆aitTime,电机很可能干脆就停止旋转。

除了本文重点讨论的双相电机以外,步进电机还有其他类型,如三相步进电机或四相步进电机。另外还有一些双相步进电机,它们只有一个中心抽头,同时连接到两个绕组的中心点,这类步进电机外部有5个抽头引出。

同样,步进电机也不是电机家族中的唯一成员,最古老也最简单的电机是直流(DC)电机。早期的直流电机使用电刷,现在已经不再流行。如今常见的无刷直流电机,就是利用电子线路代替电刷进行换向的直流电机,这类电机中不存在电刷老化问题,因此其寿命比有刷直流电机长很多。

还有一种感应电机,其工作原理与步进电机或直流电机完全不同。直流电机采用的是直流电压源,而感应电机则采用交流(AC)电压源,并且步进电机和直流电机中转子与定子磁场的旋转是同步的,而感应电机中转子的转速滞后于定子磁场的转速。




上一页  [1] [2] [3]
