显示原理:
    八段数码显示管如图1.1 所示,八段数码管每一段为一发光二极管,共有a~g 以及小数点dp 八个发光二极管。将八段数码管中的每个二极管的阴极并联在一起,组成公共阴极端。这样把共阴极管脚接地,此时哪个管脚输入高电平,对应发光二极管就被点亮。

图 1.1 八段数码显示管

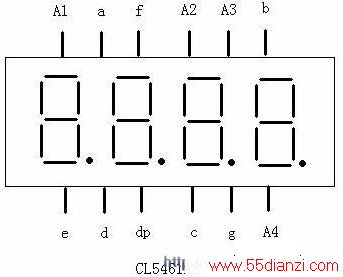

CL5461AS 数码管管脚图如图1.2 所示,它将四个数码显示管的a~g 及小数点dp 管脚并联在一起,作为数码管数据输入端;分别引出各个数码管的阴极A1~A4。

图1.2 CL5461AS 数码管管脚图

只要在A1~A4 管脚上轮流加低电平其频率大于40Hz,可实现四个数码管同时被点亮的视觉效果。在点亮不同数码管的同时输入不同的数据,即可在数码管上同时显示四位不同的数字。例如:四个数码管要显示9876 数字。第一个数码管A1 加低电平,其余A2、A3、 A4高电平,同时数码管输入和9 对应的数据;然后第二个数码管A2 加低电平,其余A1、A3 、A4 高电平,同时数码管输入和8 对应的数据;然后第三个数码管A3 加低电平,其余A1、A2 、A4 高电平,同时数码管输入和7 对应的数据;然后第四个数码管A4 加低电平,其余A1、A2 、A3 高电平,同时数码管输入和6 对应的数据;周而复始重复上述过程,四个数码管就显示9876 数字。

驱动八位数码管显示电路框图
    用CPLD 设计一个驱动八位数码管显示电路。八位数码管管脚图如图1.2 所示。
    用两个CL5461AS 数码管接成一个八位数码管显示,将两个CL5461AS 数码管的a~g 及小数点dp 管脚并联在一起,两个CL5461AS 数码管的阴极A1~A4 定义为Vss0、Vss1、Vss2、Vss3、Vss4、Vss5、Vss6、Vss7。

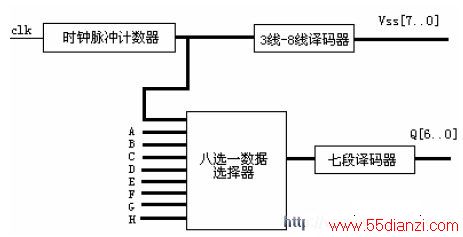

    用CPLD 设计一个驱动八位数码管显示电路的框图如图1.4 所示。

图1.4 驱动八位数码管显示电路框图

    时钟脉冲计数器的输出同时作为 3 线—8 线译码器、八选一数据选择器地址码的输入。
    时钟脉冲计数器的输出经过3 线—8 线译码器译码其输出信号接到八位数码管的阴极Vss0、Vss1、Vss2、Vss3、Vss4、Vss5、Vss6、Vss7 端。要显示的数据信息A~H中哪一个,通过八选一数据选择器的地址码来选择,选择出的数据信息经七段译码器译码接数码管的a~g 管脚。这样八个数码管就可以轮流显示八个数字,如果时钟脉冲频率合适,可实现八个数码管同时被点亮的视觉效果。

模块及模块功能:
1.3.1 时钟脉冲计数器模块
    时钟脉冲计数器模块CN8 如图1.5 所示。CN8 模块输入信号是时钟脉冲clk,其频率大于40Hz,每遇到一个时钟脉冲clk 上升沿,内部累加器便加一,再把累加器所得结果以2进制数的形式输出。要显示八位数字,所以用3 位2 进制数作为输出。输出信号为cout[0..2]。

图 1.5 时钟脉冲计数器模块CN8

library ieee;
use ieee.std_logIC_1164.all;
use ieee.std_logic_unsigned.all;
entity cn8 is
port(clk:in std_logic;
cout:out std_logic_vector(2 downto 0));
end cn8;
architecture rtl of cn8 is
signal q: std_logic_vector(2 downto 0);
begin
process(clk)
begin
if (clk'event and clk='1' ) then
if (q=7) then
q<="000";
else
q<=q+1;
end if;
end if;
end process;
cout<=q;
end rtl;

1.3.2  3-8线译码器模块
    3-8 线译码器模块DECODER3_8 如图1.6 所示。DECODER3_8 模块的输入端是A[2..0]接收时钟脉冲计数器CN8 模块的输出信号,经过译码后输出信号Q[7..0]分别接八个数码管的阴极Vss7、Vss6、Vss5、Vss4、Vss3、Vss2、Vss1、Vss0,使对应的数码管的阴极为低电平,对应的数码管被点亮。要显示八位数字,需要八个输出端,所以做成3-8 线译码器。

图 1.6 3-8 线译码器模块DECODER3_8

library ieee;
use ieee.std_logic_1164.all;
entity decoder3_8 is
port(a:in std_logic_vector(2 downto 0);
q:out std_logic_vector(7 downto 0));
end decoder3_8;
architecture rtl of decoder3_8 is
begin
process(a)
begin
case a is
when "000"=>q<="11111110";
when "001"=>q<="11111101";
when "010"=>q<="11111011";
when "011"=>q<="11110111";
when "100"=>q<="11101111";
