最近为了给几个新同学介绍实验室所使用的两个开发板——StratixIII开发板和DEII-CycloneIV实验箱，所以整理了下关于两个板子FPGA的配置过程，从中自己也获益很多。两款芯片的配置方式算是代表了如今ALTEra主流的方式吧。
首先介绍下CycloneIV实验箱。
实验箱提供了简单的配置流程，首先简单介绍下CycloneIV的配置部分电路。
图中圈起部分及为FPGA配置部分电路图解，其中重点是其使用的配置芯片为EPCS64，这也是最为常用的配置方式。

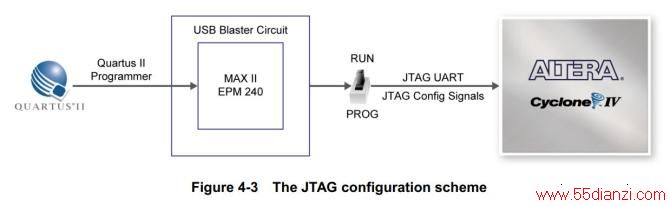

首先对FPGA可以通过USB Blaster然后以JTAG模式进行下载，如下图：
图中有个拨码开关，其中有两个可选端，一个是RUN，一个是PROG，简单的理解就是运行和程序配置。这里我比较认同RUN的含义，老师们给我们讲的时候都把将程序之间“烧”到FPGA也称作配置。但我个人觉得，"运行“这个词很贴切，就好像我们是把一个文件写入到FPGA在其中运行一样。这个过程很简单，每个工程编译完成后都会生成一个SOF文件，将它烧到FPGA里面就行了。
可是这样的配置每次掉电后都需要重新烧写，所以这里就需要配置芯片EPCS64来起作用了。我们把程序烧写到它里面，每次上电后，就自动由它来对FPGA进行配置，这样就不需要我们一次次的上电烧写了。

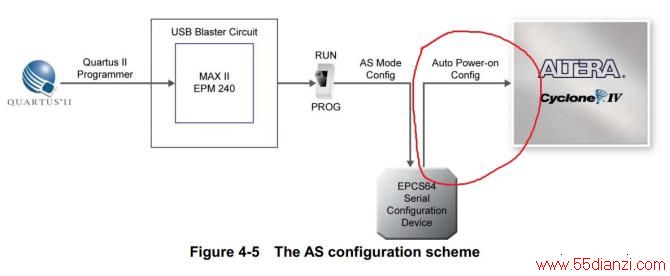

下面介绍下EPCS64的烧写了。手册中给出了它的AS模式配置：
如图，将拨码开关拨至PROG端，就可以用PC对EPCS64配置芯片进行烧写了。
1、先生成一个pof配置文件。在File下选择Convert Programming File，这部分操作后面也会提到。
2、将拨码开关拨至PROG，在Programmer中将模式选择为AS mode，选择pof文件。
3、Start，开始烧写。这里可以发现，过程较SOF文件的烧写要漫长得多。
这里需要注意的是，其实上面图中圈起部分是很容易引起误解的。EPCS64要对FPGA进行配置时，拨码开关仍然需要拨回到RUN端，可以理解成，只是换成了配置芯片把程序烧写到FPGA中"运行”罢了。
下面介绍另一种对EPCS64的配置方式，我们希望通过JTAG模式来对EPCS64进行配置。我们暂且称它为jIC文件模式。这里我们可以简单把EPCS64当做一个Flash存储器，既然是存储器那肯定可以利用FPGA来对它进行写入操作。这种模式下，就是通过JTAG对FPGA进行写入操作，然后让FPGA来对配置芯片进行写入操作。

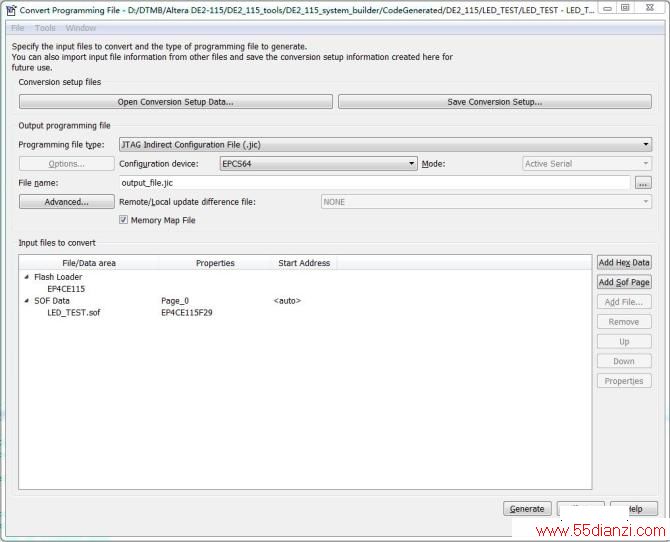

首先，还是通过Convert Programming File来生成一个jic文件。
我们可以看到在下面Input files to convert设置的时候，其中比之前的pof文件生成多了一个Flash Loader，也就是说，这里选的FPGA就是用来Loader配置芯片的。

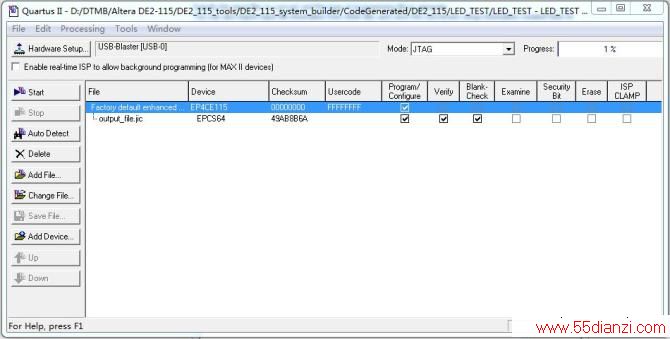

生成了jic文件后，在Programmer中选择JTAG模式下载就行了，如下图：
这里也有整个过程的体现，上图的下面也显示了整个烧写过程的简单示意图。
Start之后，就完成了我们对EPCS64的烧写了。其中并不需要再去拨动拨码开关了，我们只需一直在RUN下面用JTAG就可以对两者进行烧录了。

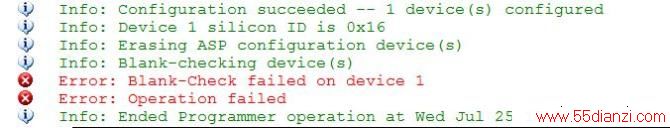

这里出现了个小插曲，上面过程都是在10.0里面完成的，在使用QUARTus9.0的时候一直不能成功，如下图：
中途报错了，提示：
对于这个问题一直纠结了很久，后来无奈得认为是Quartus版本bug，对比两个版本Programmer里面可以看到，9.0下面Checksum部分都为0，可见它无法检测。只要换到10.0就行了，后来发现，其实别的版本也都可以，唯独9.0不行……甚是不解。
另外在网上看到很多朋友说不要勾取Verify和Blank-Check的选项可以下载成功，可是我们试过之后虽然可以下载成功，但是却无法配置FPGA，程序烧进去没有任何反应，所以还是觉得Quartus版本的问题。
