欠阻尼：如果负载阻抗大于传输线的特性阻抗，那么负载端多余的能量就会反射回源端，由于负载端没有吸收全部能量，故称这种情况为欠阻尼。
过阻尼：如果负载阻抗小于传输线的特性阻抗，负载消耗比当前源端提供的能量更多的能量，故通过反射来通知源端输送更多的能量，这种情况称为过阻尼。

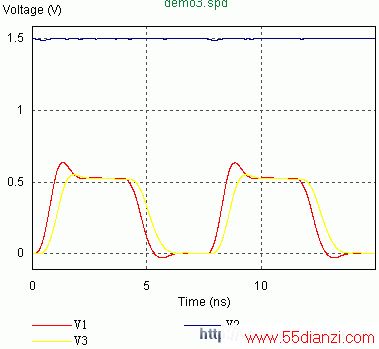

既然在欠阻尼的情况下，会有多余能量反射回源端，体现在仿真上就应该是：源端信号边沿变陡或出现过冲呀，可是在传输线阻抗70欧、负载阻抗100欧时得到的波形是(第一个图)
在同样条件下，负载阻抗改为50欧（过阻尼），仿真波形是(第二个图)：
实际波形好像与过阻尼、欠阻尼的定义不符？
阻尼问题探讨：
反射系数ρ=(ZL-Z0)/(ZL+Z0)
欠阻尼时负载阻抗大于传输线的特性阻抗，ρ为正小数，与原电压同相，故电压会比原来的电压值大，表现为过冲。下图是我根据楼主给出的条件用Hyl得到的仿真波形，RL=100ohm
过阻尼时负载阻抗小于传输线的特性阻抗，ρ为负小数，与原电压反相，故电压会比原来的电压值略小。下图是我根据楼主给出的条件用Hyl得到的仿真波形，RL=50ohm
红线为驱动端，黄线为接收端.
