EDA双鞭天线及匹配网络设计方案

EDA双鞭天线及匹配网络设计方案

点击数:7263 次   录入时间:03-04 11:41:11   整理:http://www.55dianzi.com   EDA/PLD技术

随着现代军事通信系统中跳频、扩频等技术的应用,寻求天线的宽频带、全向性、小型化、共用化成为天线研究中一个重要课题。单纯依靠天线的结构设计难以满足上述要求。天线作为通信设备的前端部件,对通信质量起着至关重要的作用。

人们采用多种措施来改善天线的性能,加载就是适应这种小型化天线的典型技术。使用天线宽带匹配网络,则是进一步改善天线宽频带技术的一种有效技术。本文以120~520 MHz工作频率为例,根据限定的天线结构数据,选择合适的加载位置,利用软件优化,得到了合理的加载值和优化的匹配网络。

1 天线及匹配网络模型

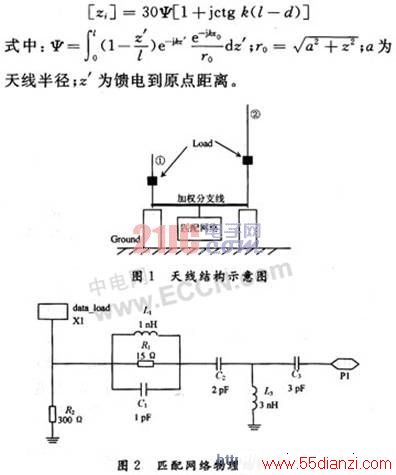

天线的模型如图1所示,加载方式采用无耗并联LC电路。匹配网络位于天线底部,采用混合型网络,如图2所示。

2 天线及匹配网络分析

2.1 天线的加载位置

天线为集总加载的双鞭天线,模型是建立在理想导电地面上。加载的目的就是使天线获得行波电流,减少反射。此时的加载就是最佳加载。这里讨论的是无耗加载,电抗加载最佳加载位置与电抗的关系式为:




2.2  匹配网络分析

天线的输入阻抗zin可由电流分布得到,从馈线端看过去,整个系统的输入阻抗为:




3 EDA软件优化设计

天线相关参数的优化设计采用CST软件。根据实际要求,我们的优化参量包括加载位置h,天线间距d。由优化得到的数据,设计天线实际模型。测试得到阻抗数据导入ADS软件中,作为匹配网络参数优化的依据。匹配网络的结构不作为优化变量。优化参数包括匹配网络元器件值。
