CPLD(FPGA)的设计应用

CPLD(FPGA)的设计应用

点击数:7236 次   录入时间:03-04 12:01:58   整理:http://www.55dianzi.com   DSP/FPGA技术

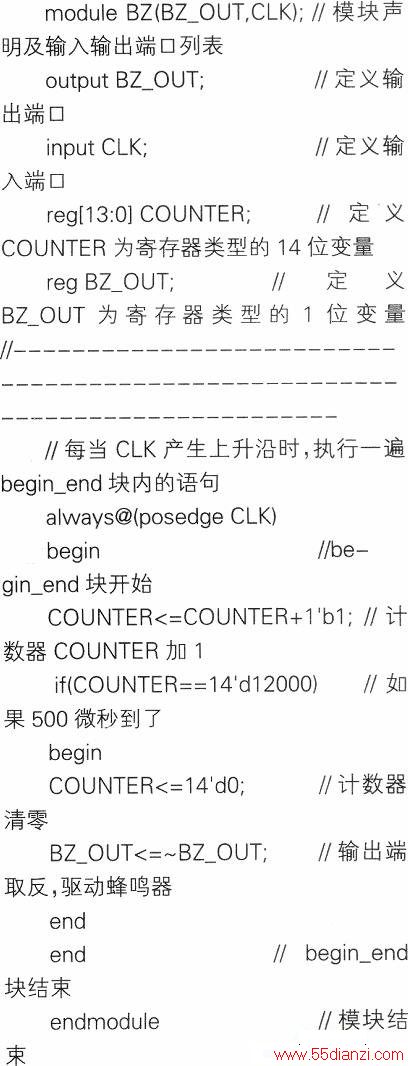

  我们只需通过计数器分频后得到各音名的驱动频率脉冲,当某个按键按下时用相应频率的脉冲去驱动蜂鸣器,那么蜂鸣器就会发出对应频率的音调。

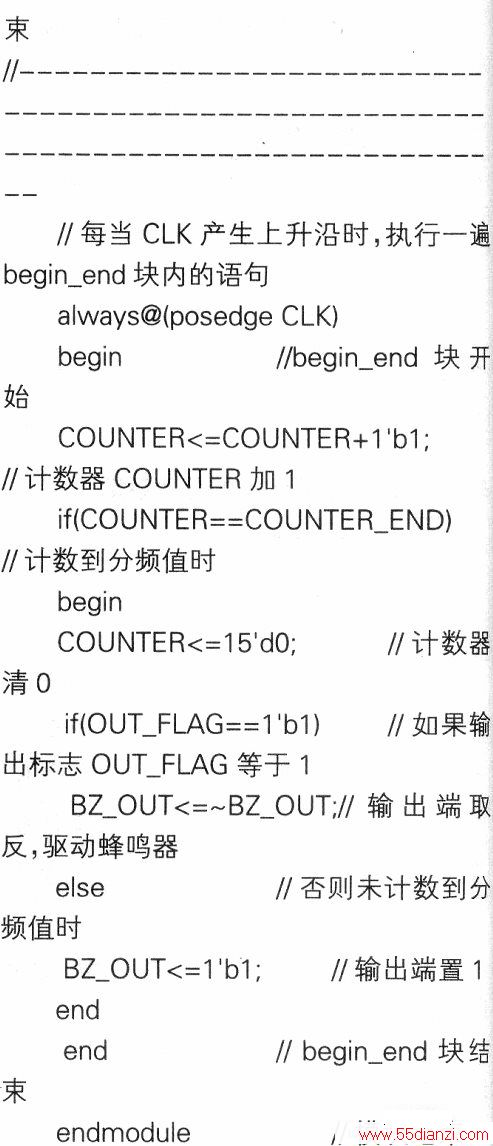

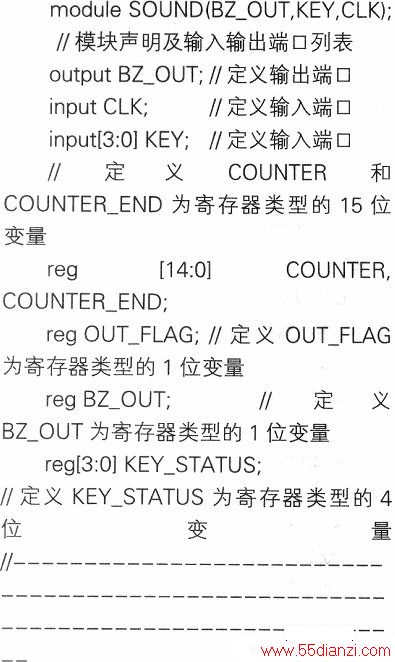

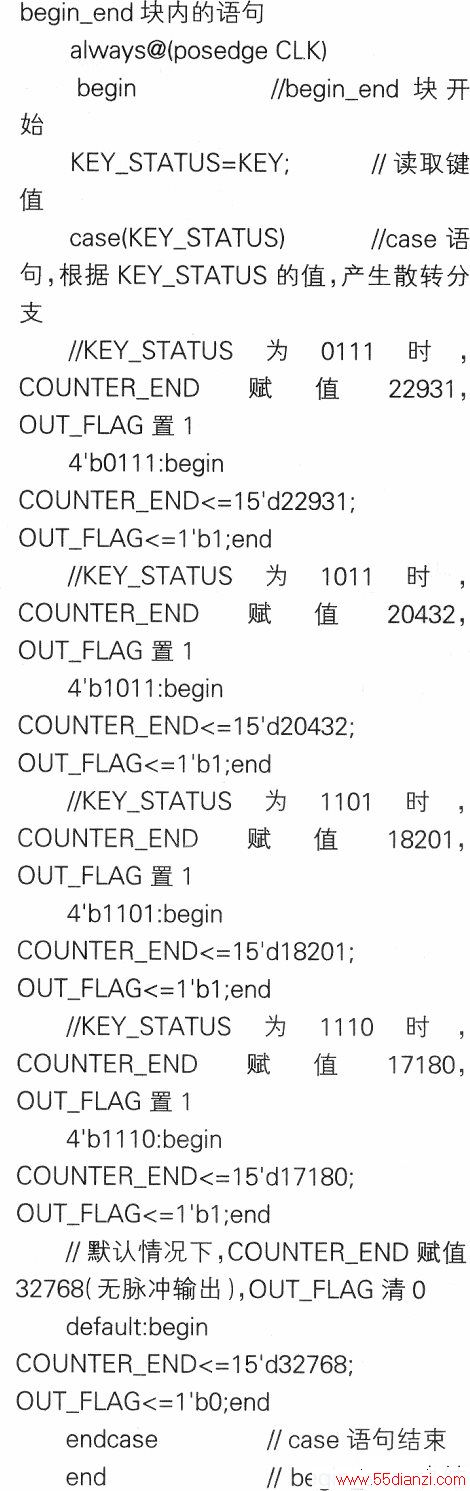

  3、程序设计在D盘中先建立一个文件名为SOUND的文件夹,然后建立一个SOUND的新项目,输入以下的源代码并保存为SOUND.v。

90

  源代码输入完成后,我们将器件选择为EPM7128SLC84-15。引脚分配需要参考MCU&CPLD DEMO试验板的电路原理,这里的引脚分配见表6。器件编译通过后,可根据需要进行仿真,接下来进行*.pof至*.jed的文件转换,最后将*.jed文件下载到ATF1508AS芯片中。

  在MCU&CPLD DEMO试验板上,将一个短路块插到BEEP排针上(连通蜂呜器的驱动电路),分别按下KO~K3键,蜂呜器即发出中音1~中音4的音频声。

45

34

76
