基于FPGA的SDX总线与Wishbone总线接口设计

基于FPGA的SDX总线与Wishbone总线接口设计

点击数:7839 次   录入时间:03-04 11:55:02   整理:http://www.55dianzi.com   DSP/FPGA技术


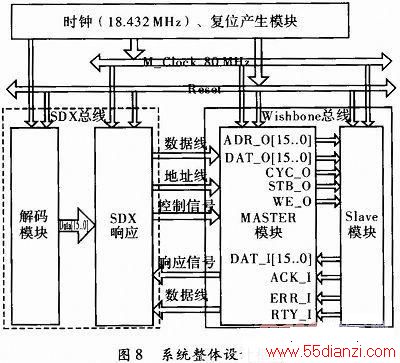

  4 仿真结果分析

  为验证设计系统的性能,使用Modelsim6.2仿真软件对系统功能进行了仿真测试。

  图9为Wishbone总线写操作,且为单字写传输,在时钟上升沿,Master将DAT_O、ADR_O信号放到数据、地址总线上,将CYC_O、STB_O、WE_O置高表示写传输开始,在下一个时钟沿到达之前,Slave检测到Master发起的操作,将ACK_O、ERR_O、RTY_O之一置高并传输到Master中,若Master检测到ACK_I为高时,在下一个时钟的上升沿将CYC_O、STB_O置低表示操作完成,若ERR_I为高,则表示该操作错误,取消此操作,进行下一步操作,若RTY_I表示Slave总线忙,则重试。



  图10为Wishbone总线读操作,且为单字读传输,在时钟上升沿,Master将ADR_O信号放到地址总线上,WE_O保持为低,同时将CYC_O、STB_O置高表示读传输开始,在下一时钟沿到达之前,Slave检测到Master发起的操作,将ACK_O、ERR_O、RTY_O之一置高并传输到Master中,同时将适当的数据传输到Master的DAT_I中,若Master检测到ACK_I为高时,在下一个时钟的上升沿将CYC_O、STB_O置低表示该次读操作完成,若ERR_I为高,则表示该操作错误,则取消此操作,进行下一操作,若RTY_I表示Slave总线忙,则重试。

  5 结束语

  讨论了基于FPGA的SDX总线与Wishbone总线的接口转换,并介绍了不同总线的接口标准与时序,通过在Modelsim下的仿真,QUARTus中综合,可下载到FPGA中进行调试,实现了系统的整体性能,从而保证了系统快速、高效的传输。
