采用STLC30R80。是单芯片SLIC电路。具有B（馈电：直流-48V）+O（过压保护）、R（振铃控制）、S（用户线回路状态监视）、H（2/4 线交换的混合电路）、T（测试电路）功能，集成了铃流信号和标准DC电源供给。SLIC电路是网关设备与电话终端的接口电路，本方案设有四块SLIC芯片、四个RJ45接口。四块STLC30R80SLIC芯片和一块STLC4056CODEC芯片相连接。
以太网接口模块
主处理器芯片STLC1502有两个MII总线接口，分别连接以太网收发器芯片STE100，再通过连接变压器后，形成两个RJ45以太网插口。
片外扩展存储器
片外扩展两块8M字节的HY57V6532200BSDRAM动态存储器，4MB的静态Flash存储器，与IIC接口相连的256kbitEEPROM。
以上各部分模块都在一块电路板上实现，主要芯片都选择了ST公司的芯片，使得系统具有高稳定性，兼容性好。这样，通过简单的无缝连接就完成了VoIP网关硬件系统。
软件部分
软件部分分为操作系统支持、网络接口、VoIP信令协议、语音编解码处理和用户应用配置五大模块，以美国Windriver公司的VxWorks为操作系统。VxWorks是实时操作系统。实现高效的任务调度管理，BSP（板级支持包）作为硬件和软件的接口。在系统工作之前初始化硬件，VxWorks还包含了TCP/IP协议栈。在其上可方便地实现网络应用程序。本方案以H.323作为VoIP协议，实现呼叫的建立和控制。DSP的语音编解码算法是软件的核心，关系到通话语音质量的好坏。语音编码符合G.711、G.723.1标准，软件部分各模块层次结构如图3所示。
www.55dianzi.com
应用开发注意事项
系统时钟
系统基准时钟可由固定的外部25MHz晶振/振荡器提供，内部PLL（锁相环）提供产生独立的100MHzD950和60MHzARM7时钟，这样就简化了外部时钟电路的设计。

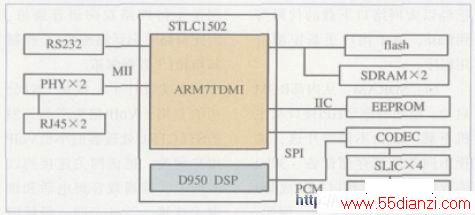

图2 小型 VoIP 网关 硬件框图
图3 软件部件各模块层次结构图
存储器配置ARM存储器
内部ROM。存储系统启动代码bootloader，启动代码轮询串行外设（IICEEPROM）UA RT串口。和HPI，从外部下载应用程序到系统。下载后，系统控制权交给该外部程序。可扩展四种类型的外部存储器，Flash、SRAM、DRAM（SDRAM或EDO）和串行EEPROM。其中 Flash、SRAM和DRAM共享32bit数据总线和32bit地址总线，串行EEPROM可通过IIC总线连接。我们扩展了16M的SDRAM、 4M的Flash和256k的EEPROM、SDRAM和flash和系统数据、地址总线相连，EEPROM连接到IIC。
系统也可从Flash或串行EEPROM启动，这由处理器BOOT_SEL引脚选择。有以下几种存储器配置方式：
(1)Flash，SDRAM，包含BOOTP和TFTP的启动码存放在Flash.应用程序或者也存放在Flash，或者可通过以太网或UART下载到SDRAM。
(2)EEPROM，SDRAM，内部ROM启动内部ROM启动代码启动后，载入存放在EEPROM的BOOTP和TFTP代码。应用程序经以太网或UART串口下载到SDRAM。
(3)Flash，SDRAM，EEPROM，就如方案1，但是更灵活。EEPROM可用于存储网络参数(MAC地址。和其他特定的板级参数数据，所以 Flash不需要再分成永久存储区和可升级存储区。通过保存在EEPROM的写flash程序，也可把经以太网络口下载的代码写到flash，便于用户更新定制应用程序。
(4)SDRAM，从内部ROM启动。应用程序经HPI接口从主机下载。经由不同的片选，选择不同的外部存储设备。32bit的数据总线可选择以 16bit或8bit位宽访问外部存储单元。例如，Flash可选择为16bit访问，DRAM可选择32bit访问。三个片选供选择三个静态存储器(每个4MB)，四个片选选择动态存储器(每个8Mbyte)。
DPRAM
在ARM的APB(advanced peripheral bus)总线和DSP数据总线之间接有2k×16的双端口RAM(DPRAM)，能被ARM7和D950访问，作为ARM7和D950之间相互通信的邮箱，交换数据或控制信息。在ARM7侧，DPRAM地址映射起始为0x0C180000。而在D950侧，DPRAM起始地址为0x8000。
DSP存储器
DSP内有三条存储器总线，I+X和Y。I是指令存储器总线，X和Y是数据存储器总线。存有DSP系统代码和编解码算法代码的程序ROM和程序RAM接在I总线，数据RAM接在X或Y总线上。
ARM和DSP之间数据交换
2k×16的双端口RAM共16个邮箱，被分成两组，每组8个邮箱。前8个邮箱用于ARM7传送信息给D950，剩下的8个邮箱用于D950传信息给 ARM7。每组中的8个邮箱，4个用于传送控制信息，4个用于数据信息。本文基于 ST LC1502处理器的VoIP网关支持四路双向语音通道，因此每路单向话路配置1个控制邮箱和1个数据邮箱。
本文设计了一款基于ST公司的专用于VoIP相关产品开发的 STLC1502 处理器的小型VoIP用户网关。把该网关连接到以太网上，普通双音频电话和该网关连接，与处于同一局域网上的基于PC的H.323VoIP软件电话通话，实验结果良好。在此网关方案的基础上，稍作修改，如在STLC1502的通用 I/O口上添加接键盘，在IIC总线上再接一LCD液晶显示屏，CODEC换作具有话筒和话筒接口的STW5093芯片，即 可实现VoIP可视电话硬件系统。软件添加视频编解码程序后，可实现VoIP可视电话。由此可以看出，基于STLC1502，可快速简便地开发出VoIP相关用户产品。
