单片机定时器/计数器的方式控制字

    从上一节我们已经得知，单片机中的定时/计数器都能有多种用途，那么我怎样才能让它们工作于我所需要的用途呢？这就要通过定时/计数器的方式控制字来设置。

    在单片机中有两个特殊功能寄存器与定时/计数有关，这就是TMOD和TCON。顺便说一下，TMOD和TCON是名称，我们在写程序时就能直接用这个名称来指定它们，当然也能直接用它们的地址89H和88H来指定它们（其实用名称也就是直接用地址，汇编软件帮你翻译一下而已）。


<TMOD结构>

    从图1中我们能看出，TMOD被分成两部份，每部份4位。分别用于控制T1和T0，至于这里面是什么意思，我们下面介绍。


<TCON结构>

    从图2中我们能看出，TCON也被分成两部份，高4位用于定时/计数器，低4位则用于中断（我们暂不管）。而TF1（0）我们上节课已提到了，当计数溢出后TF1（0）就由0变为1。原来TF1（0）在这儿！那么TR0、TR1又是什么呢？看上节课的图。

    计数脉冲要进入计数器还真不不难，有层层关要通过，最起码，就是TR0（1）要为1，开关才能合上，脉冲才能过来。因此，TR0（1）称之为运行控制位，可用指令SETB来置位以启动计数器/定时器运行，用指令CLR来关闭定时/计数器的工作，一切尽在自已的掌握中。


<单片机定时器/计数器结构>

    定时/计数器的四种工作方式

    工作方式0

    定时器/计数器的工作方式0称之为13位定时/计数方式。它由TL（1/0）的低5位和TH（0/1）的8位组成13位的计数器，此时TL（1/0）的高3位未用。

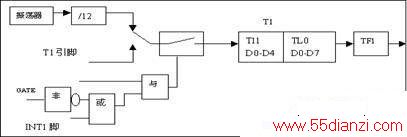

    我们用这个图来讨论几个问题：

    M1M0：定时/计数器一共有四种工作方式，就是用M1M0来控制的，2位正好是四种组合。

    C/T：前面我们说过，定时/计数器即可作定时用也可用计数用，到底作什么用，由我们根据需要自行决定，也说是决定权在我们
