现代电子工程设计中，大部分系统已离不开各种微控制器的参与。作为系统控制核心的微控制器单元，其正常的运行少不了软件。本文即是以EDP实验箱为背景，介绍电子工程设计中单片机软件的开发流程与方法。单片机软件的开发工具具有多样性，不同类型的单片机软件开发工具有所不同，同一类型的单片机软件开发工具也有多种选择。本文以国内常用的Keil平台为背景，介绍Keil C51的应用开发流程与方法，虽选型特定，但其过程具有一般性，也可以为其它种类单片机的软件开发所借鉴。文章重点讨论集成开发环境u Vision 4的使用、Keil C51开发流程、8051单片机的调试等内容。为方便软件的调试运行，文章还配套给出了采用Pro-teus软件设计的与EDP实验箱兼容的8051最小系统。
8051单片机最小系统

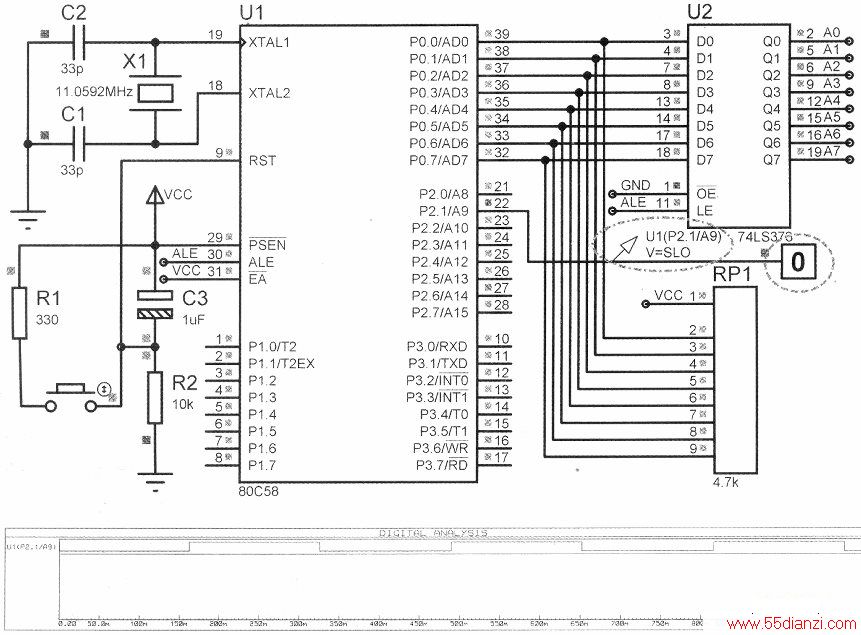

最小系统通常是单片机能启动运行所必需的最小的硬件构成。一个典型的单片机最小系统包括单片机及其时钟电路、复位电路等，需要总线应用的有总线扩展电路，需要外扩存储器的还有存储器扩展电路等。采用Proteus绘制的一个总线型应用的8051最小系统电路如图1所示。

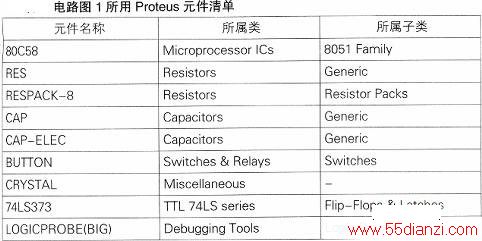

上图的下方是一个数字信号分析的图形窗口，用来观察单片机P2.0引脚上电压探针（图中点划线所圈出）采集到的数字电平的瞬态值。图中虚线所框出的一个带方框的“0”是一个逻辑电平探针，用“0”或者“1”的显示状态指示其所连接信号电平的低与高。图1中所用到的Pro-teus元件列出如下表所示。
在上图所示的8051单片机最小系统中，其单片机外围电路只包括时钟电路、复位电路和总线扩展电路3个部分。其中时钟电路和复位电路在Proteus仿真时用不上，但是在实际电路中是不可或缺的。
图中的8D锁存器74LS373是将PO口的数据地址复用线分离，锁存后获得地址总线的低8位。图中排阻的作用是作为PO口的上拉电阻，提高PO口的负载能力。

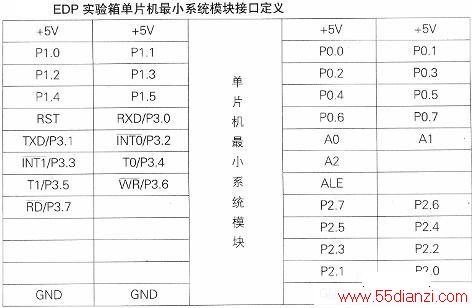

上图所示的最小系统与EDP实验箱是兼容的，使用EDP实验箱前可在Pro-teus中先仿真运行，成功后再下载到EDP实验箱上运行并查看输出结果。EDP实验箱单片机最小系统模块接口的定义如下表所示，用的时候需注意相应管脚位置。
