前市场流行的3.5寸屏基本上都是只内置了驱动器，而不带控制器，这样给用户的使用造成了一些难度。基本上很多朋友在用彩屏时选择一些带LCD控制器的ARM7或ARM9去开发，对于不会ARM开发的朋友来说，只使用普通MCU，这样可以选择的3.5寸TFT模块，就很难找到了。
本文就是基于市场上一款比较使用的3.5寸TFT模块编写的，用户只需要帮该TFT模块当作普通的单色液晶的开发思路来使用，就可以很容易去编程。
一、 硬件选择
1、 MCU：AT89S51
2、 开发编译环境：Keil C51
3、 3.5寸TFT模块型号：MzT35C1
二、 TFT模块基本性能：
1、基本参数
模块结构： 内置控制器
屏幕大小： 3.5英寸
屏幕分辩率：320*240
屏幕颜色数：65536色（16位真彩色）
工作电压： 3.3V/5V可选
总线结构： Intel8080
总线宽度： 8Bit
背光形式： LED；可指令控制，0-127可调
连接方式： 排针插座
触摸屏：标准配置不带触摸屏；模组留有触摸屏芯片焊盘和触摸屏接口
2、接口引脚说明
接口引脚
说 明
VCC
模块供电电源输入（一般无特殊要求为5V）
D0~D7
8位数据总线
CS
片选（低电平有效）
RST
Reset复位（低电平复位）
A0
控制寄存器/数据寄存器选择（低电平选择控制寄存器）
WE
写信号（低电平有效）
RD
读信号（低电平有效）
GND
接地
S_CS
预留有ADS7846的片选
S_SCK
预留有ADS7846的SPI时钟输入
S_SDO
预留有ADS7846的SPI数据输出
S_SDI
预留有ADS7846的SPI数据输入
S_INT
预留有ADS7846的INT信号
S_BUSY
预留有ADS7846的BUSY信号

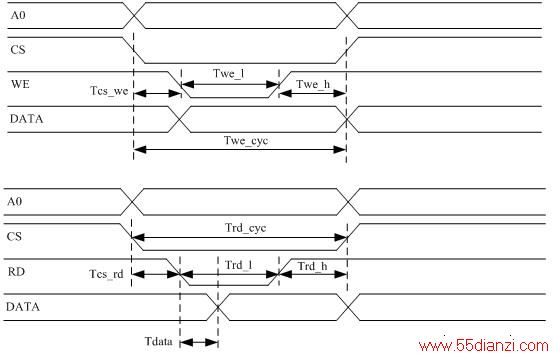

3、操作时序（8位并行Intel 8080总线）
MzT35C1模块支持intel8080总线，总线的最高速度可达20MHz（当然总线的速度能否达到最高接口速度，还与用户的总线布线、线长等有关），也就是说，如果控制MCU速度足够快的话，是可以支持视频的显示的。
注意：MzT35C1模块的总线接口是8位的，也就意味着对显存的数据操作时，需要连续进行两次操作方可完成，先传高字节再传低字节；但对于寄存器的操作（写入寄存器地址，即A0为低时的写入操作）8位的操作方可。
三、MzT35C1与51硬件接口连接图

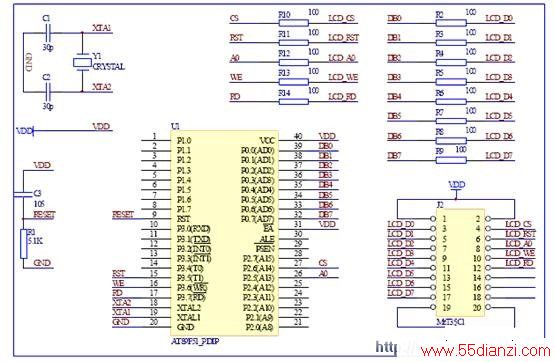

本例程使用GPIO来模拟总线时序。上图的模块供电为5V的模块，而模块的端口电平为3.3V的，所以在所有的51端口与模块间的连接串入了一个100欧的电阻，有关MCS51的其它电路不在图中画出，请用户具体参考其它的开发板文档进行了解。而图中的MzT35C1模块的相关引脚请以实物为准，图中仅示意对应的名称的端口，请用户在参考使用时注意。
三、 底层驱动代码编写方法
1、 端口配置
＃i nclude "REG52.h"
＃i nclude "intrins.h" //包含此头文件可直接操作内核的寄存器以及一些定义好的宏
#define LCD_CTRl_GPIO() //无定义
#define LCD_Ctrl_Out() LCD_CS_SET();LCD_RD_SET();LCD_RW_SET();
#define LCD_Ctrl_Set(n) //无定义
#define LCD_Ctrl_Clr(n) //无定义
sbit LCD_CS = P2^6;
#define LCD_CS_SET() LCD_CS = 1
#define LCD_CS_CLR() LCD_CS = 0
sbit LCD_RE = P3^5;
#define LCD_RE_SET() LCD_RE = 1
#define LCD_RE_CLR() LCD_RE = 0
sbit LCD_A0 = P2^5;
#define LCD_A0_SET() LCD_A0 = 1
#define LCD_A0_CLR() LCD_A0 = 0
sbit LCD_RW = P3^6;
#define LCD_RW_SET() LCD_RW = 1
#define LCD_RW_CLR() LCD_RW = 0
sbit LCD_RD = P3^7;
#define LCD_RD_SET() LCD_RD = 1
#define LCD_RD_CLR() LCD_RD = 0
#define LCD_Data_GPIO() //51的端口是双向的,无需特意规定方向,故无定义
#define LCD_Data_Out() //51的端口是双向的,无需特意规定方向,故无定义
#define LCD_Data_In() P0 = 0xff //51的端口要读数据前需要先输出0xff
#define LCD_Data_BUS_Clr() //无定义
#define LCD_Data_BUS_Set(n) P0 = n
#define LCD_Data_Read() P0
2、写数据和指令操作
//==============================================
// 函数: void LCD_DataWrite(unsigned int Data)
// 描述: 写一个字(16bit)的显示数据至LCD中的显示缓冲RAM当中
// 参数: Data 写入的数据
//=============================================
#defineLCD_DataWrite(n) LCD_A0_SET();LCD_CS_CLR();LCD_Data_BUS_Clr();LCD_Data_BUS_Set((unsigned char)(n>>8));\
LCD_RW_CLR();LCD_RW_SET();LCD_Data_BUS_Clr();LCD_Data_BUS_Set((unsigned char)n);LCD_RW_CLR();\ LCD_RW_SET();LCD_CS_SET()
//=====================================================
// 函数: void LCD_RegWrite(unsigned char Addr,unsigned int Command)
