1．实验任务
利用8X8点阵显示数字0到9的数字。

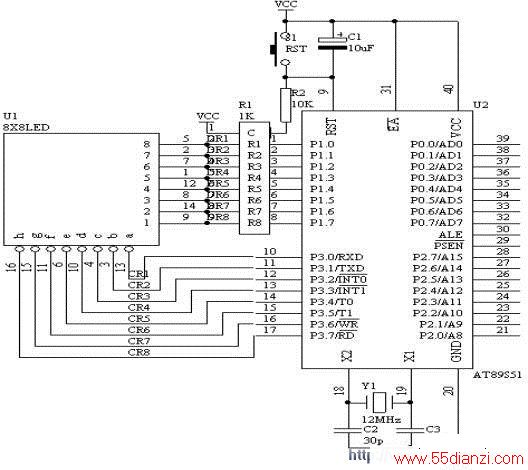

2．电路原理图
图4.25.1
3．硬件系统连线
(1)．把“单片机系统”区域中的P1端口用8芯排芯连接到“点阵模块”区域中的“DR1－DR8”端口上；
(2)．把“单片机系统”区域中的P3端口用8芯排芯连接到“点阵模块”区域中的“DC1－DC8”端口上；
4．程序设计内容
(1)．数字0－9点阵显示代码的形成
如下图所示，假设显示数字“0”
1
2
3
4
5
6
7
8
00 00 3E 41 41 41 3E 00
因此，形成的列代码为 00H，00H，3EH，41H，41H，3EH，00H，00H；只要把这些代码分别送到相应的列线上面，即可实现“0”的数字显示。
送显示代码过程如下所示
送第一列线代码到P3端口，同时置第一行线为“0”，其它行线为“1”，延时2ms左右，送第二列线代码到P3端口，同时置第二行线为“0”，其它行线为“1”，延时2ms左右，如此下去，直到送完最后一列代码，又从头开始送。
数字“1”代码建立如下图所示
1
2
3
4
5
6
7
8
其显示代码为 00H，00H，00H，00H，21H，7FH，01H，00H
数字“2”代码建立如下图所示
1
2
3
4
5
6
7
8
00H，00H，27H，45H，45H，45H，39H，00H
数字“3”代码建立如下图所示
1
2
3
4
5
6
7
8
