ATMEL51系列单片机下载软件使用说明

ATMEL单片机下载软件的使用
1. 概述
      Atmel 微控制器ISP软件（Atmel MICrocontroller ISP SOFtware，以下简称ISP软件）主要是用于针对ATMEL公司的可执行在线编程功能的（in-system programming、ISP）芯片。本软件具备让您浏览、编程（写入芯片）、擦除数据、加密等功能。
2. 系统需求
      ◎ 软件需求 ISP软件可以运行于Windows 9x、Windows NT 4.0（使用Service PACk 3或更高版本）、 Windows 2000等操作系统之上的。软件不可在WIN NT3.51或早期的版本上运行。
      ◎ 硬件需求：
      INTEL Pentium系列处理器、Pentium 166或者更高版本；
      32MB内存；
      CD-ROM支持（使用本光盘、如果通过网络下载软件则不必要）；
       VGA或更高性能的显示器；
       鼠标；
       使用计算机的并行端口；
       AT89ISP编程器支持。
3. 开始使用
       不管您是否习惯于ISP功能，您都会慢慢地发现这个功能多么的方便、容易使用。软件也非常好学习、使用。本文当将帮助您快速地使用ATMEL芯片的ISP功能。
      3.1. 安装
       将光盘放入光驱中（如果是您下载的软件请直接运行），光盘将自动开始运行ISP软件的安装程序（除非您把WINDOWS的这个功能禁止了），否则根据光盘根目录中的“readme.txt”文件找到ISP软件的安装目录，运行Setup.exe。安装向导将帮助你轻松安装本软件。
      3.2. 运行程序、选择设备

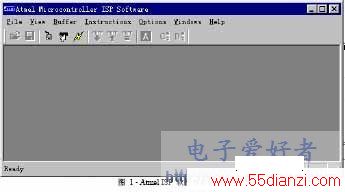

      一旦软件安装完成，您就可以开始了愉快的ISP编程之旅了。您可以通过“开始”菜单—“程序“ATMEL”—“Programs_Atmel_ Microcontroller ISP Software”打开ISP软件主界面，如图1所示：

      细心的您将会发现大部分的菜单、快捷按钮都不能使用，这是因为您还没有选择设备。为了能选择设备，请执行以下步骤：
     1、 确认您的试验板、开发板已经与AT89ISP连接，并且AT89ISP的另一端已经接到了计算机的LPT（并行端口、俗称打印口）上了，同时确认你板子上的电源已经打开。
     2、选择与您的AT89ISP相连的那个LPT口（如果只有一个，那就是LPT1了），并且通过菜单“Options”—“Select Port”来选择您所使用的并行端口；

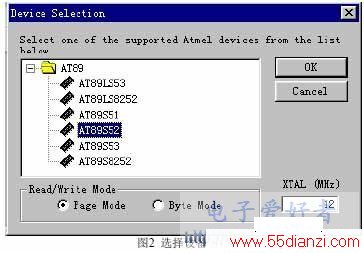

     3、通过“Options”—“Select Device”菜单项打开以下窗口：

     注意：
    1) 您选择的时候要查看一下XTAL框中的晶振频率是否正确（可以比您的晶振频率略大一点）；
    2) 如果设备不支持Page Mode的话，将不能选择Page Mode模式（自动变成灰色的）。
    4、 选择您使用的芯片类型；
    5、选择读、写模式（Read/Write Mode）；
    6、 选择晶振频率。
    7、 确定（或者点击“OK”按钮）。
    一旦选择设备成功，将会弹出一个数据窗口（如图5）。

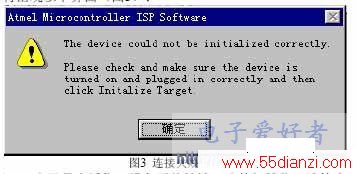

    如果选择失败，将出现以下界面（图3）：

    具体意思是：设备不能够被正确的初始化。请检查、确认设备电源是否打开，AT89ISP是否正确地插入了并行端口中，确认后重新初始化设备（在菜单“Options”—“Initialize Target”中）
    如果初始化成功，请跳到3.3“基本操作”中学习新内容；不成功请查看以下内容
    1、 您的其它软件是否正在使用该并行端口（例如打印机、仿真器、其它编程器等），并且您的并行端口设定的地址为0378H（在CMOS中设置，如果不懂，可以找人帮您看看）；
    2、 查看您的AT89ISP是否接的牢固；
    3、 你的主板电源（您的开发板了）是否打开；
    4、 确认以上无误，请检查以下项目：
     ※ 芯片未正确插入插座、芯片损坏或芯片选型错误；
     ※ 晶体没有起振或晶体损坏；
     ※ 下载线没有正确连接或下载线损坏；
     ※ 下载板掉电。确认排除以上故障点后重试；
     ※ 重新启动计算机，由于上次没有“运行目标”就退出了下载程序。
     ※ 确认一下连接电缆的连接问题，具体请参照硬件说明书。

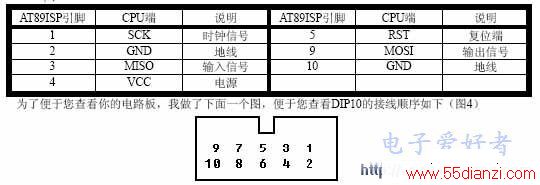

     这个图是DIP10插座从上端看的数字顺序

3.3. 基本操作
     这一部分讲解如何使用本编程软件进行一些基本的操作。这一段不讲述详细的、全部的编程操作，详细的操作请参看第四部分。
菜单和工具条
     3.3.1. 检测设备状态 你接触本软件所做的第一个工作就是检测设备状态。为了检测芯片状态，需要选择“Instructions”菜单的“Blank Check”选项。 选择“Blank Check”之后，软件将可能报告以下四种状态中的一种：
     不能与设备通讯
     如果用户板没加电的话编程器报告将报告不能与编程器通讯。。
     擦除且可以编程
     这意味着芯片已经擦除完成，并且可以使用了！
     已经编程且未加密
     这意味着芯片已经写入程序但还没有加密（可以读出）
     加密 。
     设备已经加密了(更多信息，请参看3.3.4 – 设备加密部分)。如果设备加密了，你还想写这个芯片，你必须选择“Options”菜单的“Erase Chip”选项。
     3.3.2. 从文件中装载数据到缓冲区中
     检测芯片是否被编程之后，你需要选择装载你想编写的程序到软件的缓冲区中。ISP软件允许装载HEX格式的文件。
     从磁盘中载入：

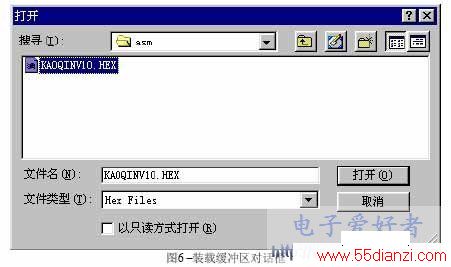

     1. 选择“File”菜单的“Load Buffer”功能或者点击工具栏上的相应按钮，你将看到图6的对话框。 警告：选择擦除芯片将破坏芯片中原有的数据，如果您不想破坏原有芯片数据请不要执行擦除操作。

     2. 选择你想要加载的HEX文件，单击“Open”；
     3. 缓冲区将更新为HEX文件中包含的数据信息。
     3.3.3. 对设备进行编程
     一旦HEX文件装载进入缓冲区中，您随时可以进行编程操作，要进行编程操作，请选择 “Instructions”菜单的“Auto Program”功能（您也可以选择工具栏的快速按钮）。
     自动编程 （Auto program）执行以下的命令：
     擦除芯片。
     写缓冲区之外的数据
     根据缓冲区中的数据写芯片
     设定加密位（如果芯片支持的话）
     写保险丝位（如果芯片支持的话）

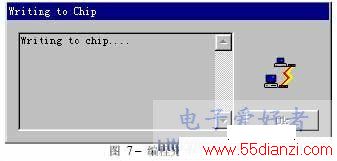

     自动编程完成后，你将看到类似图7的对话框

     在自动编程的任何时候，如果出现意外，都可能报告错误，具体的解决方法参看第五部分 问题解决。
     3.3.4. 设备加密

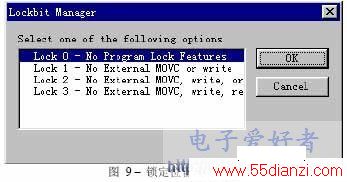

     在自动编程期间，你可以设定加密位、保险丝位（如果设备支持的话）。加密位和保险丝位是一种开发者保护代码的一种方法。大多数芯片支持这些功能，允许你禁止写入、禁止读出和写入、或者单独禁止读出、禁止通过外部程序读出数据（参看芯片数据手册）。
     3.3.5. 设定设备进入运行状态
     在运行完所有的编程、加密后，你可以通过“Instructions”菜单的“Run Target”命令移除ISP模式。这个功能允许芯片开始执行您刚刚写入芯片的程序（彻底真实的，不是模拟的）。
     注意：只有清除加密位才能执行擦除芯片操作。芯片不可能降低加密级别、只有可能增加加密级别。
     注意：一旦执行“Run Target”命令后，你将不能对芯片发送任何命令（菜单已经被禁止）。 要再次启动ISP模式，必须执行菜单“Options”中的“Initialize Target”命令。
     注意：要彻底去除ISP模式，请务必执行“”命令，否则下次使用编程时必须重新启动计算机。
4. 菜单和工具栏
     这一部分描述了ISP软件的菜单和工具条。
     4.1. File 菜单
     文件菜单允许客户在用户HEX文件和ISP软件的缓冲区间传送数据。
     装载文件(Load Buffer)。
     装载文件命令用于打开一个用户保存的HEX文件，将文件加载到缓冲区中。加载完成后，缓冲区数据会在缓冲区窗口中显示。
     保存缓冲区(Save Buffer)
保存缓冲区命令让用户保存现有缓冲区中的数据到文件中，这个命令常用于读出芯片数据后保存芯片数据用。
     退出(Exit)
     退出按钮，关闭ISP软件。
     4.2. View菜单 。
     浏览菜单允许客户选择显示不同的接口（工具条、状态条）。
    工具条(Toolbar)
    工具条命令是选择是否显示工具栏图形接口的命令。Toolbar命令前边有一个选择标示，如果选择表示打开的话，工具条将会显示；如果选择表示关闭的话，工具条将会隐藏。
     状态条(Status Bar)
     状态条命令是选择是否打开状态条图形接口的命令。Status Bar命令前有一个选择标示，如果选择，状态条将会显示，否则状态条隐藏。
     4.3. Buffer 菜单
     Buffer菜单允许用户查看、编辑ISP软件的缓冲区，通过这一组命令，用户可以编辑、更改缓冲区数据。
     查空操作（Blank Check (Buffer)）
     查空操作监测全部的缓冲区，返回是否为空。
     擦除缓冲区（Erase Buffer）
     这个命令擦除缓冲区中的数据。
     填充缓冲区（Fill Buffer）

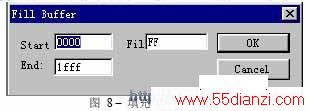

     该命令允许用户使用特定的数据来填充ISP缓冲区，选择后，弹出图8所示的对话框。

     填充缓冲区命令将使用对话框中的数据填充主窗体中选择的缓冲区部分。
     检查和（Check Sum）
     该命令自动对程序缓冲区中的数据计和，最后返回到用户屏幕上。
     注意：擦除缓冲区命令不擦除实际芯片中的数据。
     4.4. Instructions菜单
