实用单片机实验板设计与制作

实用单片机实验板设计与制作

点击数:7627 次   录入时间:03-04 11:58:09   整理:http://www.55dianzi.com   51单片机

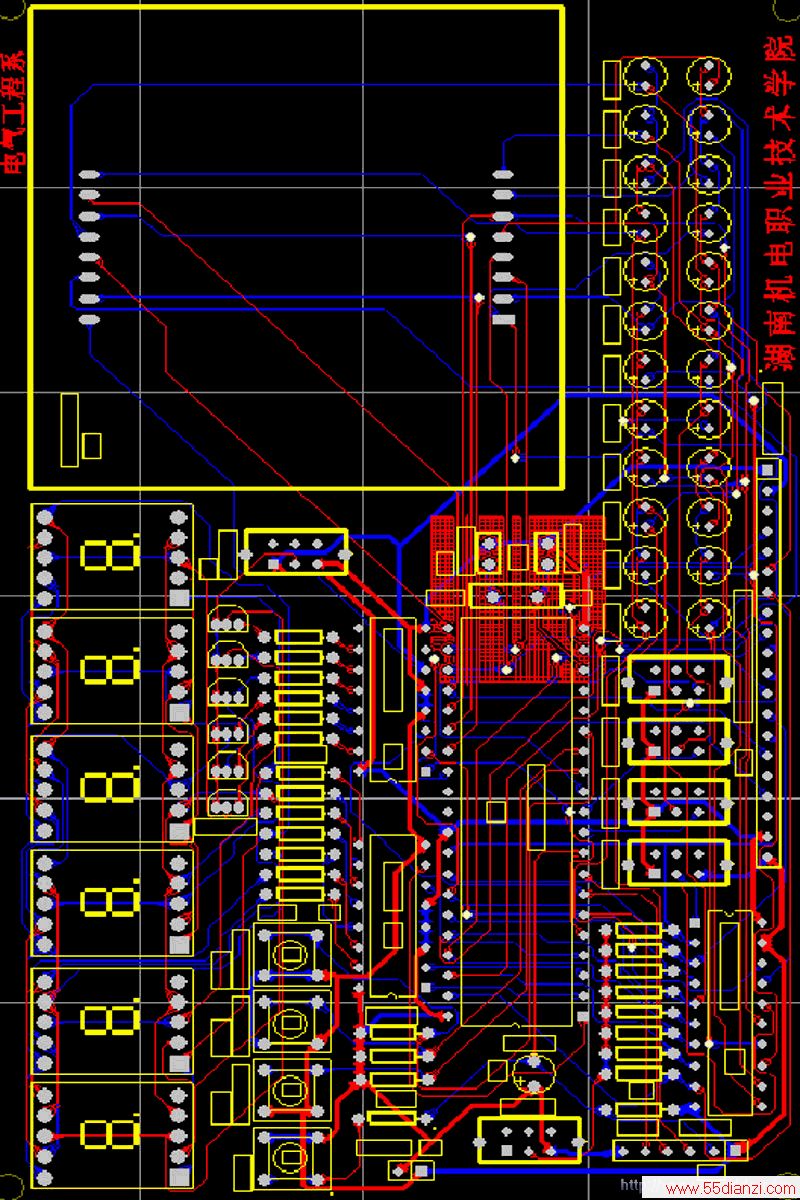

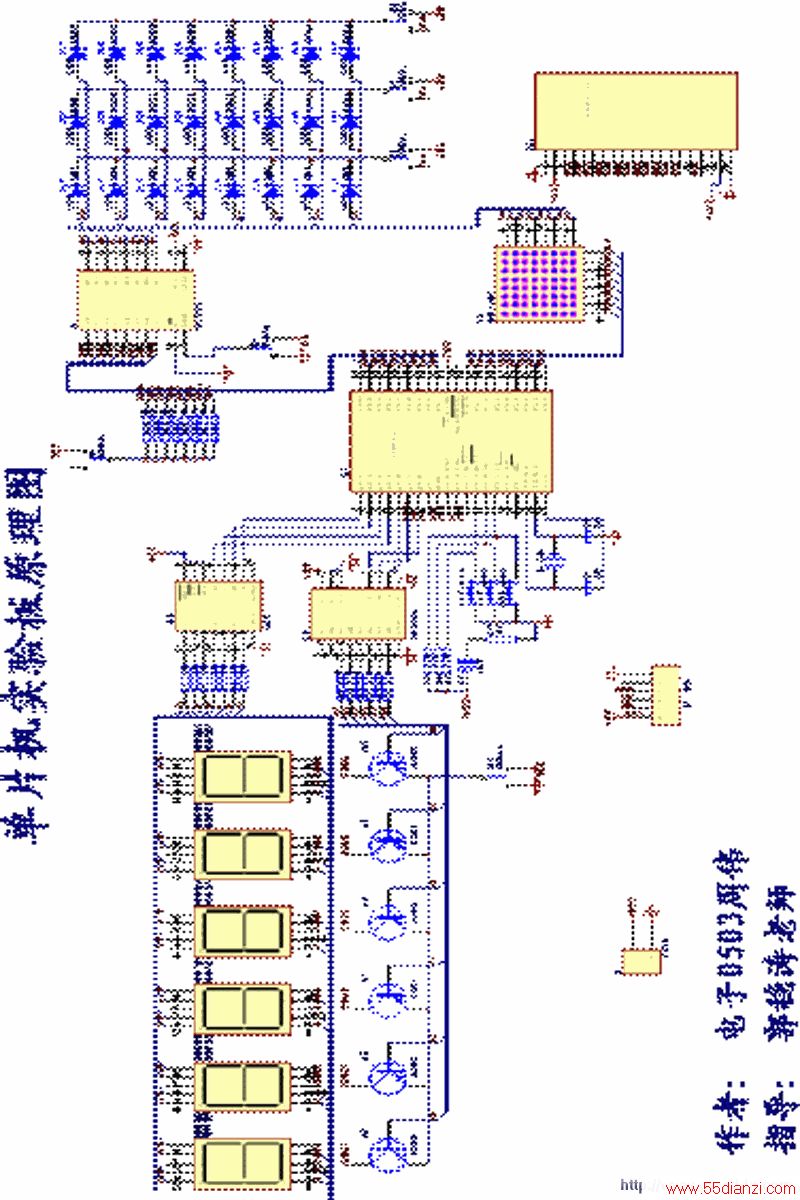

元件清单AT98S52芯片1个7447(译码器)1个128*64LCD液晶显示器1个74LS7381个74LS245(驱动芯片)1个8*8点阵1个共阳数码管6个三极管A10156个按钮3个发光二极管24个拨码开关6个12M晶振1个30pF电容2个10UF电容1个100欧母电阻7个2.2K欧母电阻3个4.7K欧母电阻6个1K欧母电阻8个2脚、6脚插座各1个  本单片机实验板可做流水灯、8*8点阵显示、电子钟及LCD液晶显示实验,用下载线直接将程序写进已经安装好的电路板芯片中,即可观察实验结果,无需拔插单片机芯片,使用简单方便。             这里的原理图和PCB图都不是很清楚,请自己下载附件的原理图,用protel99se打开,并可自行生成PCB图。 开发板.rar(8.86 KB)
