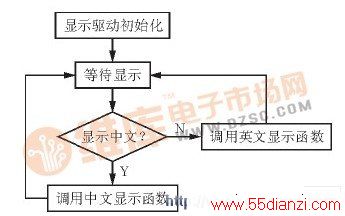

图7 显示程序流程图2.3 DS1302子程序及按键处理子程序：
DS1302时钟日期芯片子程序中定义了读取写入数据的函数。通过这两个函数可以确定读取芯片中时间和日期等数据的函数以及设置这些数据的函数。设置函数将被键盘扫描程序使用， 而读取函数则将在主函数中应用。
按键处理子程序的主要目的就是轮询各按钮是否被按下， 只有当第一按键被按下时， 才会处理第二和第三按键。注意， 按下第一功能键时，必须关闭DS1302写保护功能， 而在退出设定状态时， 则需要打开写保护。为了在更改数据时实时显示出更改的数值， 在按键处理时， 也要用到显示函数。该流程较为简单， 本文不再赘述。
2.4 DS18B20芯片子程序
DS18B20是一种温度采集芯片。在进行温度采集前， 一般首先都需要初始化， 然后还需进行ROM操作， 待发出存储器操作指令后才能读取温度数据。本设计使用定时器0中断， 每隔1秒读取一次温度， 这一速度已经足够满足日常要求了。
3 结束语
本文使用51单片机配合QVGA液晶实现了时间、日期和温度的实时显示。事实上， 选用TFT液晶能够更加灵活、多彩的显示内容， 更符合未来的发展趋势。同时， 在处理简单的图像内容上， STC89C54RD+单片机已经足够满足要求， 其刷新速度在首次刷屏后几乎没有延迟， 故可取得很好的效果。同时其硬件电路上也相当简洁， 精度也很好， 因而具有不错的应用前景。
