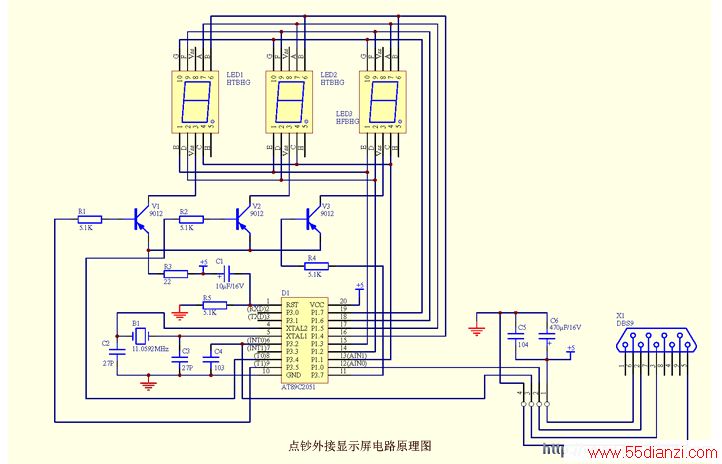

从图上可以清楚的看出：点钞机的外接显示屏主要由 单片机 Atmel公司生产的AT89C2051、三只七段共阳数码管LED1~LED3、晶体三极管V1~V3和相应的电阻电容及插头所组成。
大家知道，LED数码管是由发光二极管作为显示字段的数码型显示器件。在数码管显示器中，一般情况下都采用动态扫描式显示方式。所谓扫描式，就是当有多个七段（带小数点的为八段）显示器要显示时，将其各个对应引脚接在一起，也就是说，所有的a段接在一起，b段也接在一起，依此类推。而利用各七段显示器的共阳（或共阴）极来确定哪一个七段显示器要显示。这样做的目的有二：（1）省电；（2）节省输出端口。
本电路利用89C2051的端口与数码的笔段接法为： P1.1-->C; P1.2-->D; P1.3-->E; P1.4-->B; P1.5-->A; P1.6-->F; P1.7-->G ，且三只数码管的笔段a~g又是并联在一起的。数码管的公共端com分别由 P3.5-->V1; P3.4-->V2; P3.7-->V3 进行控制。
这里顺利说明下，不知大家是否看出，无论是段码还是公共端都没有按相应引脚顺序来接，这是为什么？在实际应用中，经常会有这种接法，这就是我们通常所说的“硬件加密”法。
P1口是一8位双向I/O口，口引脚P1.2~P1.7提供内部上拉电阻。P1.0和P1.2要求外上接电阻。尤其是P1.0这个上接电阻接在了点钞机的主控板上，若要单独使用这个显示器，不要忘了加只5.1K的上接电阻。
工作原理说明如下：
1. 欲使LED1显示器亮，需使V1导通，即P3.5=0，同理LED2欲亮时，P3.4=0。
2. 由于共享a~g引脚，因此一次只能导通一个晶体管，否则会同时显示相同的数字。
3. 利用视觉暂留原理，V1~V3导通频率16次/秒以上，注意频率太低数字会闪烁，频率太高数字会模糊变暗。
4. 显示数字时，须先送FFH到P1口关闭LED，再送显示码，否则容易造成视觉干拢。
5. R3为限流电阻。
通过对LED数码管显示原理的了解，再明确一下点钞机外接显示器的功能，你到银行存过款吗？当你将钱交给营业员后，她就会将钱放入点钞机，一是为了点数，二是为了鉴别钞票的真伪。同时在柜台上会有一个显示器，使你也能看到你的钱币的张数。这个显示器就是点钞机的外接显示器，它显示的数字与点钞机是同步的，清点完之后，数字会一直保持，待下一次清点时，它会自动复位，从零开始进行累加。
数码管的显示原理和点钞机外接显示器的基本功能搞清楚之后，下面我们就开始编写程序。
外接显示器共阳LED数码管显示段编码
显示数 P1.7(G) P1.6(F) P1.5(A) P1.4(B) P1.3(E) P1.2(D) P1.1(C) P1.0(空) 字段码 0 1 0 0 0 0 0 0 1 81H 1 1 1 1 0 1 1 0 1 EDH 2 0 1 0 0 0 0 1 1 43H 3 0 1 0 0 1 0 0 1 49H 4 0 0 1 0 1 1 0 1 2DH 5 0 0 0 1 1 0 0 1 19H 6 0 0 0 1 0 0 0 1 11H 7 1 1 0 0 1 1 0 1 CDH 8 0 0 0 0 0 0 0 1 01H 9 0 0 0 0 1 0 0 1 09H钞机外接显示屏的汇编程如下：
;* 标题：点钞机外接显示屏
;* 描述: 采用AT89C2051芯片,晶振频率:11.0592MHz。
;* 初始状态数码管个位显示"0",最大计数范围: 999。
LED1 BIT P3.5 ;百位(定义数码管公共端)
LED2 BIT P3.4 ;十位
LED3 BIT P3.7 ;个位
JSQ0 DATA 50H ;脉冲计数单元高字节
JSQ1 DATA 51H ;脉冲计数单元低字节
LED01 DATA 3AH ;显示段码缓存器(百位)
LED02 DATA 3BH ;十位
LED03 DATA 3CH ;个位
R31 DATA 1FH
;* =======================================================*
ORG 0000H
AJMP START ;复位转主程序
ORG 0003H ;INT0的入口地址
AJMP INT0_P32
;* ------------------------------------------------------ *
; 主程序0030H单元开始
;* ------------------------------------------------------ *
ORG 0030H ;跳过中断向量区
START: MOV R0,#7FH
CLR A
DEL1: MOV @R0,A ;预使用单元清0
DJNZ R0,DEL1
MAIN: MOV SP,#60H ;60H为栈顶位置初值
SETB IT0 ;置INT0为边沿触发方式
MOV IP,#00000001B ;置INT0为高优先级中断
MOV IE,#10000001B ;INT0开中
MOV JSQ0,#0 ;计数单元清0
MOV JSQ1,#0
CLR P1.0 ;注意在软件模拟调试时,P1.0由于没有接外部上拉电阻,
;拉低后就无法拉高.为了调试方便可选取89C51进调试
;*--------------------------------------------------------*
DIR0_0:JB P1.0,DIR0_01 ;当点钞机已复位,但未放入纸币,所以未中断
MOV R31,#28
ACALL DELAY2 ;延时1ms,去抖动
JB P1.0,DIR0_01
SETB P1.0
MOV JSQ0,#0 ;复位信正确,计数单元清0
MOV JSQ1,#0
ACALL HB2 ;将16进制数转换为BCD码
ACALL THIF0 ;调用转换显示值子程序
DIR0_01:
MOV A,LED01 ;当十位,百位数=0时,将其屏蔽
CJNE A,#81H,DIR0_02
MOV LED01,#0FFH
MOV A,LED02
CJNE A,#81H,DIR0_02
MOV LED02,#0FFH
DIR0_02:
SETB LED1 ;LED1位显示停
MOV P1,LED03 ;读个位段码
CLR LED3 ;LED1个位显示
MOV R31,#42
ACALL DELAY2 ;延时2ms
SETB LED3 ;LED1位显示停
MOV P1,LED02 ;读十位段码
CLR LED2 ;LED2十位显示
MOV R31,#42
ACALL DELAY2
SETB LED2 ;LED2十位显示停
MOV P1,LED01 ;读百位段码
