元件盒一直躺着几只DS18B20，从没试过，决定用它做个电子温度计，说干就干...
1、构思
Mega8做大脑、小塑料盒做外壳、３位LED数码管显示、废弃手机电池做电源、线路板热转印制作、设置２个开关（１个按键式、1个拨动式可常开）、RS232升级程序。先想这些吧，开始干了。
2、画电路出图
电路原理图很简单，很快用PROTEL99SE画完；
根据小塑料盒大小设计PCB板，布好线，这步也不复杂。

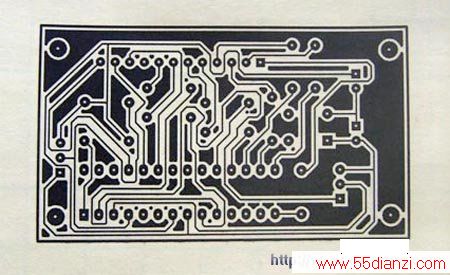

裁好热转印纸，准备出图了，我喜欢打印时选择"Show Holes"，这样在焊盘上就有孔。用我刚买的HP3050Z一体机，那天逛科技市场，看了感觉不错就搬回来了，从没用它打过转印纸，还不知道效果呢。
......图出来了，还不错！比较满意。
3、制作线路板

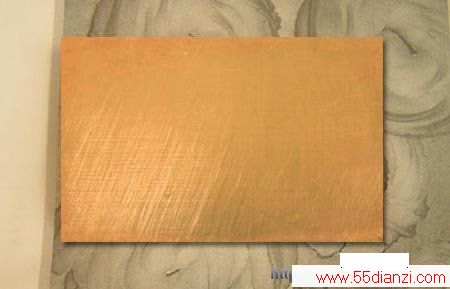

①找块单面敷铜板， 按合适尺寸裁好，用很细很细的沙纸打磨光亮，冲洗干净，吹干。千万别省事，一定要干净，否则转印效果不好。也可以用稀三氯化铁擦涂一下，能稍微提高转印效果。

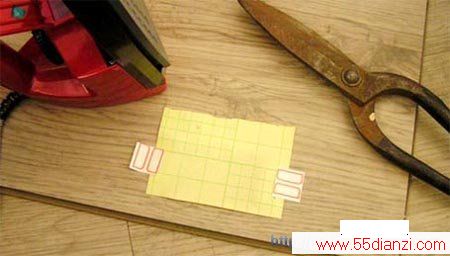

②对好位置，将打好的热转印 纸盖到敷铜板上，用不干胶粘到平整的耐热材料上，强烈建议别直接放在你家的红木写字台上，我用的是铺剩的复合地板。用电熨斗进行转印，慢慢移动，使图及板受热均匀，尤其是边缘部分，要特别照顾一下。力量和时间我全是靠经验，大概20秒左右，稍用力。
③加热后，纸与板粘在一起了，很烫，一定小心，别烫了你的小手手。扔到洗手池里，用凉水降温，我实在等不及它自然冷却。

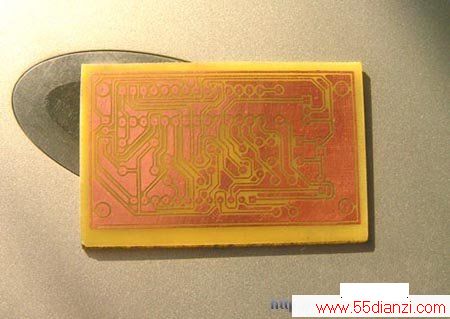

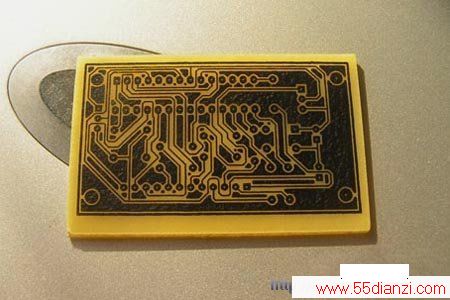

④板子凉了，从一边轻轻撕下转印纸，看看效果吧，很不错！是10Mil的线啊，没断一根。
⑤扔到三氯化铁熔液里腐蚀。要想速度快，最好是热熔液＋搅拌＋毛刷轻刷。
应该好了吧，看看......

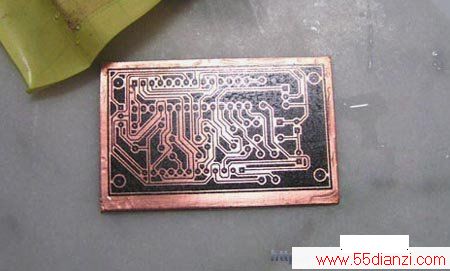

⑥洗净炭粉。你们都是用什么洗啊，我用汽油，气味大点，但非常好用，用纸巾蘸一点就擦干净了，擦后用肥皂洗一下板子。什么？你没有汽油，这好办，拿个钢钉，拿把锤子，拿个瓶子，趁没人的时候到你家楼下找辆底盘高点的车，爬到车底下，在油箱上凿个洞，汽油就流出来了，接汽油的时候千万别抽烟，切记。接完汽油后，别忘了给人家油箱用什么东西堵上，以免漏光油耽误人家办急事。（取油方法仅限于想象，请勿模仿，哈哈）
４、线路板钻孔，学学钻孔

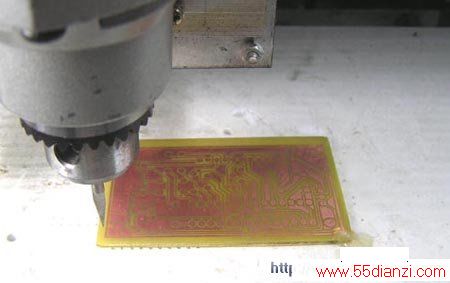

线路板手动钻孔是件麻烦事，特别是IC脚的排孔，初学往往钻不垂直钻不整齐。买个用电池的小手钻在废板上练习下即可...整齐和垂直都没问题
外壳开孔的加工方法同上，测量好开孔位置，用雕刻机尖刀开孔......（CNC加工部分不在讨论范围，略！）
５、制作测温头

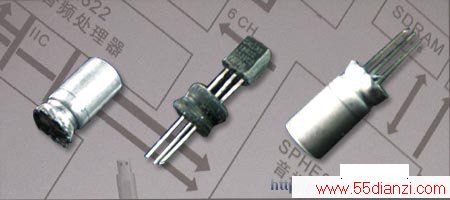

找个大小合适的电解电容。
首先脱了它的衣扒了它的皮，然后抽了它的筋剔了它的肉，剩下个骨头架；
然后将里面灌上导热硅脂，把焊上线的DS18B20放进去，呵呵，有点象寄居蟹；

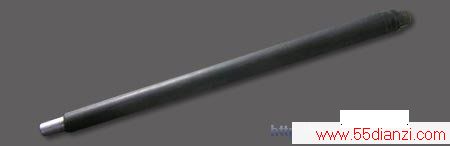

找根粗细合适的圆珠笔杆，将测温头用环氧树脂胶固定住，这样能测量液体温度，没事就测测水烧开了没有。
６、开始总装了
将半成品运到总装车间，在总工程师领导下，各部门协调有序地运作起来。
动力部门找了块原装名牌废手机锂电池，其实还能用，就是待机时间太短；
机械部门找来了一颗钢珠，用做按钮开关的按键，说是增加温度计金属感，提高档次，再者这么白白滑滑的，摸着也舒服；

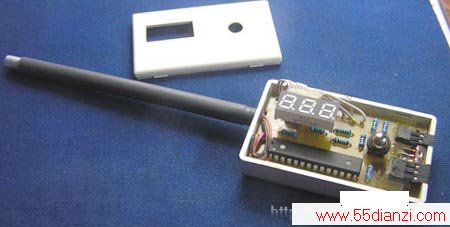

线路板元件很少，几只电阻、1个按钮开关、1个拔动开关、1只Mega8、引出排线接LED数码管，再连上DS18B20的3根线......很快就焊接完毕。

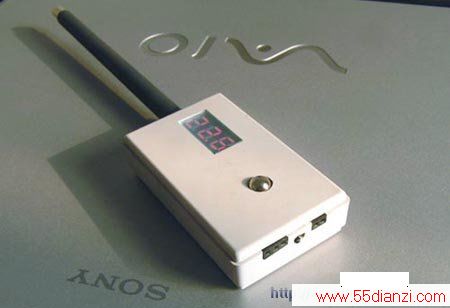

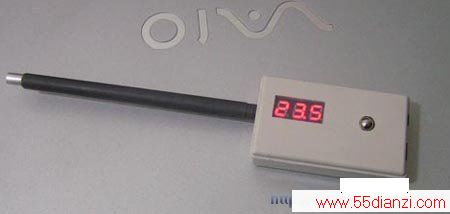

把盖子安上，怎么样，不错吧！
还有2个接口需要交待，一个是充电口，一个是RS232口。Mega8里烧进了BootLoader升级程序，用RS232口更新程序。 请看下面这个图，右边是充电接口，中间是电源拔动开关，左边是RS232接口。
7、电路及程序

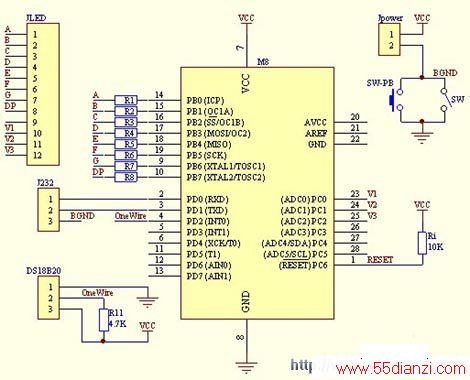

电路非常简单，这是电路图：
程序用BASCOM-AVR编写，也是比较简单，以前从没用过DS18B20，现学现编。采用9位精度，设置好后存入DS18B20的EEPROM。程序没仔细推敲，只是完成简单的显示温度功能。最多显示3位数字，（-10，100）显示1位小数，其它区间显示整数。
