1．多路测温采样程序框图

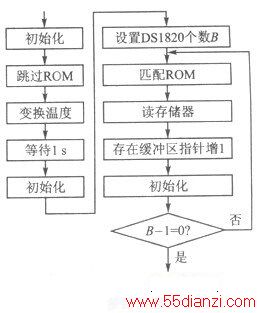

多路测温采样程序框图见下图。
每片DS1820在其ROM中部存储其唯一的48位序列号，在出厂前已写入片内ROM中。主机在进入下列程序前，必须逐一接入DS1820，用读ROM(33H)命令将该DS1820的序列号读出并登录。当主机需要对众多在线DS1820之一进行操作时，首先要发出匹配ROM命令(55H)，紧接着主机提供64位序列（包括该DS1820的48位序列号），之后的操作就是针对该DS1820的。而所跳过ROM命令即为之后的操作是对所有DS1820的。框图中先有跳过ROM，即启动所有DS1820进行温度变换；之后，通过匹配ROM，再逐一读回每个DS1820的温度数据。
2.多路采样周期的估算
DS1820典型转换时间为1s，读取1个温度数据的时间却只是ms数量级。与传统的多路测温电路不同的是：组成多路系统的每个DS1820可以独立地同时完成转换；而后者由于采取公用的放大电路和A/D转换器，只能逐一转换。因此，后者完成1次多路检测的周期T与通道数成正比，如果考虑到通道切换时数据的稳定和滤波所需要的时间．T值就更大了；而在DS1820组成的测温系统中，主机在发出跳过ROM命令之后，再发出统一的温度转换启动码44H，就可以实现所有DS18 20的统一转换，再经过Is后，就可以用很少的时间去逐一读取。这种方式使其T值往往小于后者，显然通道数越多，这种省时效应就越明显。
DS1820还有其他一些独特的功能。例如利用寄生电源的两线接法；高分辨率温度数据的读取；上、下限温度的设定和报警等。DS1820独具一格的设计带来器材的大量节省，完全补偿了其偏高的价格所带来的成本提高。其主要局限于测温范围较小的应用；在高温测量中，尚不能取代铂电阻和热电偶。
