工作方式1：
方式1是16位计数结构的工作方式，计数器由TH0全部8位和TL0全部8位构成。与工作方式0基本相同，区别仅在于工作方式1的计数器TL1和TH1组成16位计数器，从而比工作方式0有更宽的定时/计数范围。
当为计数工作方式时，计数值的范围是：
1～65536（216）
当为定时工作方式时，定时时间计算公式为：
（216－计数初值）×晶振周期×12 或 （216－计数初值）×机器周期
例题1：当某 单片机 系统的外部晶振频率为6MHz，则最小定时时间为：
[216－（216－1）]×1/6×10－6×12＝2×10－6＝2（ms）
最大定时时间为：
（216－0）×1/6×10－6×12＝131072×10－6（s）＝131072（ms）≈131（ms）
例题2： 某 单片机 系统外接晶振频率为6MHz，使用定时器1以工作方式1产生周期为500ms的等宽连续正方波脉冲，并在P1.0端输出。，但以中断方式完成。
⑴ 计算计数初值
TH1＝FFH TL1=83H
⑵ TMOD寄存器初始化
TMOD＝10H
⑶ 程序设计
主程序：
MOV TMOD，＃10H ；定时器1工作方式１
MOV TH1，＃0FFH ；设置计数初值
MOV TL1，＃0A1H
SETB EA ；开中断
SETB ET1 ；定时器1允许中断
LOOP：
SETB TR1 ；定时开始
HERE：
SJMP ＄ ；等待中断
中断服务程序：
MOV TH1，＃0FFH ；重新设置计数初值
MOV TL1，＃0A1H
CPL P1.0 ；输出取反
RETI ；中断返回
工作方式2

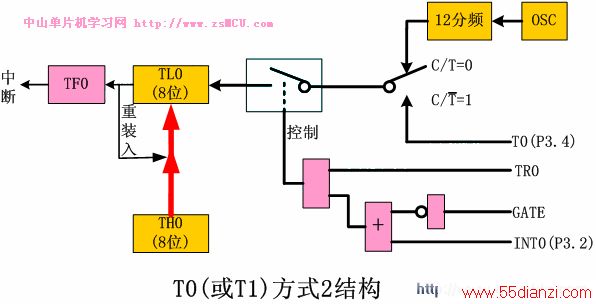

8位自动装入时间常数方式。由TLl构成8位计数器，THl仅用来存放时间常数。启动T1前，TLl和THl装入相同的时间常数，当TL1计满后，除定时器回零标志TFl置位，具有向CPU请求中断的条件外，THl中的时间常数还会自动地装入TLl，并重新开始定时或计数。所以，工作方式2是一种自动装入时间常数的8位计数器方式。由于这种方式不需要指令重装时间常数，因而操作方便，在允许的条件下，应尽量使用这种工作方式。当然，这种方式的定时／计数范围要小于方式0和方式1。工作方式2的结构见下图．
当计数溢出后，不是像前两种工作方式那样通过软件方法，而是由预置寄存器TH以硬件方法自动给计数器TL重新加载。变软件加载为硬件加载。
初始化时，8位计数初值同时装入TL0和TH0中。当TL0计数溢出时，置位TF0，同时把保存在预置寄存器TH0中的计数初值自动加载TL0，然后TL0重新计数。如此重复不止。这不但省去了用户程序中的重装指令，而且也有利于提高定时精度。但这种工作方式下是8位计数结构，计数值有限，最大只能到255。
这种自动重新加载工作方式非常适用于循环定时或循环计数应用，例如用于产生固定脉宽的脉冲，此外还可以作串行数据通信的波特率发送器使用。
例题1： 使用定时器0以工作方式2产生100ms定时，在P1.0输出周期为200ms的连续正方波脉冲。已知晶振频率fosc＝6MHz。
⑴ 计算计数初值
6MHz晶振下，一个机器周期为2ms，以TH0作重装载的预置寄存器，TL0作8位计数器，假设计数初值为X，则：
（28-X）×2×10-6＝100×10-6
求解得：
X＝206D＝11001110B＝0CEH
把0CEH分别装入TH0和TL0中：
TH0＝0CEH，TL0＝0CEH
⑵ TMOD寄存器初始化
定时器/计数器0为工式方式2，M1M0＝10；为实现定时功能 C/T＝0；为实现定时器/计数器0的运行 GATE＝0；定时器/计数器1不用，有关位设定为0。
综上情况TMOD寄存器的状态应为02H。
⑶ 程序设计（查询方式）
MOV IE，＃00H ；禁止中断
MOV TMOD，＃02H ；设置定时器0为方式2
MOV TH0，＃0CEH ；保存计数初值
MOV TL0，＃0CEH ；设置计数初值
SETB TR0 ；启动定时
LOOP：
JBC TF0，LOOP1 ；查询计数溢出
AJMP LOOP
LOOP1：
CPL P1.0 ；输出方波
AJMP LOOP ；重复循环
由于方式2具有自动重装载功能，因此计数初值只需设置一次，以后不再需要软件重置。
⑷ 程序设计（中断方式）
主程序：
MOV TMOD，＃02H ；定时器0工作方式2
MOV TH0，＃0CEH ；保存计数初值
MOV TL0，＃0CEH ；设置计数初值
SETB EA ；开中断
