4．三态门（三态缓冲器）

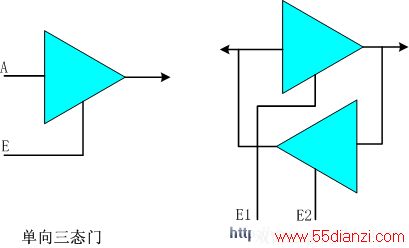

为减少信息传输线的数目，大多数计算机中的信息传输线均采用总线形式，即凡要传输的同类信息都走同一组传输线，且信息是分时传送的。在计算机中一般有三组总线，即数据总线、地址总线和控制总线。为防止信息相互干扰，要求凡挂在总线上的寄存器或内存等，它的传输端不仅能呈现0、1两个信息状态，而且还应能呈现第三种状态——高阻抗状态（又称高阻状态），即此时好像它们的输出被断开，对总线状态不起作用，此时总线可由其它器件占用。三态门即可实现上述的功能，它除具有输入输出端之外，还有一控制端，请看下图。
当控制端E=1时，输出=输入，此时总线由该器件驱动，总线上的数据由输入数据决定；

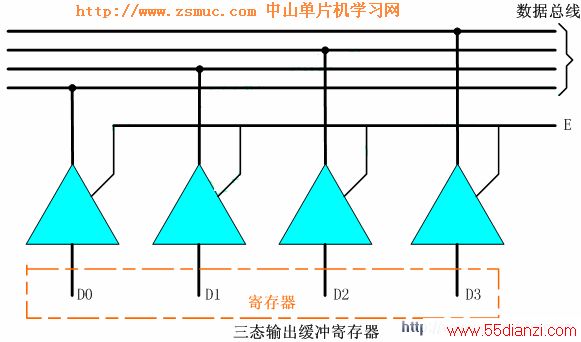

当控制端E=0时，输出端呈高阻抗状态，该器件对总线不起作用。当寄存器输出端接至三态门，再由三态门输出端与总线连接起来，就构成三态输出的级冲寄存器。如下图所示就是一个4位的三态输出缓冲寄存器。由于这里采用的是单向三态门，所以数据只能从寄存器输出到数据总线。如果要实现双向传送，则要用双向三态门。
在这里有个问题问下大家，前面我们已把触发器，寄存器的概念跟大家讲解了一下，那么触发器、寄存器、内存，这三者之间是一个什么样的关系呢？
答：通过前面的学习，我们知道触发器是计算机记忆装置的基本单元，一个触发器能储存一位二进制代码。寄存器是由触发器组成的。一个触发器就职一个一位的寄存器，多个触发器就可以组成一个多位的寄存器。内存是由大量寄存器组成的，其中每一个寄存器就称为一个存储单元。它可以存放一个有独立意义的二进制代码。
