数字温度传感器DS18B20资料

    DS18B20温度传感器的内部存储器包括一个高速暂存RAM和一个非易失性的可电擦除的EEPRAM,后者存放高温度和低温度触发器TH、TL和结构寄存器。

    （4）配置寄存器

该字节各位的意义如下：

表3： 配置寄存器结构 TM R1 R0 1 1 1 1 1

    低五位一直都是"1"，TM是测试模式位，用于设置DS18B20在工作模式还是在测试模式。在DS18B20出厂时该位被设置为0，用户不要去改动。R1和R0用来设置分辨率，如下表所示：（DS18B20出厂时被设置为12位）

表4： 温度分辨率设置表 R1 R0 分辨率 温度最大转换时间 0 0 9位

93.75ms

0 1 10位

187.5ms

1 0 11位

375ms

1 1 12位

750ms

四、 高速暂存存储器

    高速暂存存储器由9个字节组成，其分配如表5所示。当温度转换命令发布后，经转换所得的温度值以二字节补码形式存放在高速暂存存储器的第0和第1个字节。 单片机 可通过单线接口读到该数据，读取时低位在前，高位在后，数据格式如表1所示。对应的温度计算：当符号位S=0时，直接将二进制位转换为十进制；当S=1时，先将补码变为原码，再计算十进制值。表?2是对应的一部分温度值。第九个字节是冗余检验字节。

表5： DS18B20暂存寄存器分布

寄存器内容

字节地址 温度值低位 （LS Byte） 0 温度值高位 （MS Byte） 1 高温限值（TH） 2 低温限值（TL） 3 配置寄存器 4 保留 5 保留 6 保留 7 CRC校验值 8

    根据DS18B20的通讯协议，主机（ 单片机 ）控制DS18B20完成温度转换必须经过三个步骤：每一次读写之前都要对DS18B20进行复位操作，复位成功后发送一条ROM指令，最后发送RAM指令，这样才能对DS18B20进行预定的操作。复位要求主CPU将数据线下拉500微秒，然后释放，当DS18B20收到信号后等待16～60微秒左右，后发出60～240微秒的存在低脉冲，主CPU收到此信号表示复位成功。

表6： ROM指令表

指 令

约定代码 功 能 读ROM 33H

读DS1820温度传感器ROM中的编码（即64位地址）

符合 ROM

55H

发出此命令之后，接着发出 64 位 ROM 编码，访问单总线上与该编码相对应的 DS1820 使之作出响应，为下一步对该 DS1820 的读写作准备。

搜索 ROM

0FOH

用于确定挂接在同一总线上 DS1820 的个数和识别 64 位 ROM 地址。为操作各器件作好准备。

跳过 ROM

0CCH

忽略 64 位 ROM 地址，直接向 DS1820 发温度变换命令。适用于单片工作。

告警搜索命令

0ECH

执行后只有温度超过设定值上限或下限的片子才做出响应。

表6： RAM指令表

指 令

约定代码 功 能 温度变换 44H

启动DS1820进行温度转换，12位转换时最长为750ms（9位为93.75ms）。结果存入内部9字节RAM中。

读暂存器

0BEH

读内部RAM中9字节的内容

写暂存器

4EH

发出向内部RAM的3、4字节写上、下限温度数据命令，紧跟该命令之后，是传送两字节的数据。

复制暂存器

48H

将RAM中第3 、4字节的内容复制到EEPROM中。

重调 EEPROM

0B8H

将EEPROM中内容恢复到RAM中的第3 、4字节。

读供电方式

0B4H

读DS1820的供电模式。寄生供电时DS1820发送“ 0 ”，外接电源供电 DS1820发送“ 1 ”。

五、DS18B20的应用电路

    DS18B20测温系统具有测温系统简单、测温精度高、连接方便、占用口线少等优点。下面就是DS18B20几个不同应用方式下的测温电路图：

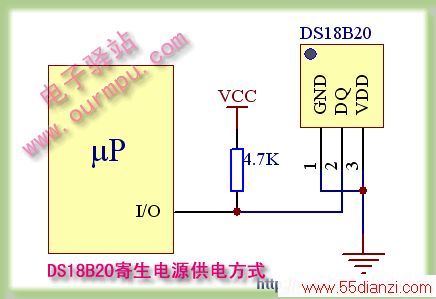

    [1]、DS18B20寄生电源供电方式电路图

    如下面图4所示，在寄生电源供电方式下，DS18B20从单线信号线上汲取能量：在信号线DQ处于高电平期间把能量储存在内部电容里，在信号线处于低电平期间消耗电容上的电能工作，直到高电平到来再给寄生电源（电容）充电。

    独特的寄生电源方式有三个好处：

    1）进行远距离测温时，无需本地电源
    2）可以在没有常规电源的条件下读取ROM
    3）电路更加简洁，仅用一根I/O口实现测温

    要想使DS18B20进行精确的温度转换，I/O线必须保证在温度转换期间提供足够的能量，由于每个DS18B20在温度转换期间工作电流达到1mA，当几个温度传感器挂在同一根I/O线上进行多点测温时，只靠4.7K上拉电阻就无法提供足够的能量，会造成无法转换温度或温度误差极大。
    因此，图4电路只适应于单一温度传感器测温情况下使用，不适宜采用电池供电系统中。并且工作电源VCC必须保证在5V，当电源电压下降时，寄生电源能够汲取的能量也降低，会使温度误差变大。

    注： 站长曾经就此电路做过实验，在实验中，降低电源电压VCC，当低于4.5V时，测出的温度值比实际的温度高，误差较大。。。当电源电压降为4V时，温度误差有3℃之多，这就应该是因为寄生电源汲取能量不够造成的吧，因此，站长建议大家在开发测温系统时不要使用此电路。
图4

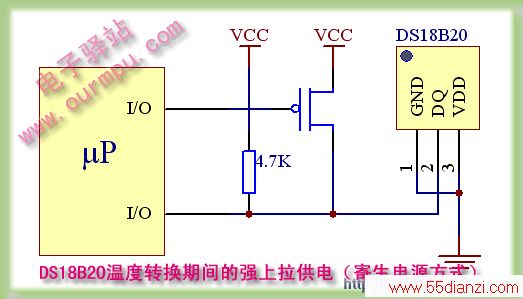

    [2]、DS18B20寄生电源强上拉供电方式电路图

    改进的寄生电源供电方式如下面图5所示，为了使DS18B20在动态转换周期中获得足够的电流供应，当进行温度转换或拷贝到E2存储器操作时，用MOSFET把I/O线直接拉到VCC就可提供足够的电流，在发出任何涉及到拷贝到E2存储器或启动温度转换的指令后，必须在最多10μS内把I/O线转换到强上拉状态。在强上拉方式下可以解决电流供应不走的问题，因此也适合于多点测温应用，缺点就是要多占用一根I/O口线进行强上拉切换。
图5

    注意：在图4和图5寄生电源供电方式中，DS18B20的VDD引脚必须接地

    [3]、DS18B20的外部电源供电方式

    在外部电源供电方式下，DS18B20工作电源由VDD引脚接入，此时I/O线不需要强上拉，不存在电源电流不足的问题，可以保证转换精度，同时在总线上理论可以挂接任意多个DS18B20传感器，组成多点测温系统。注意：在外部供电的方式下，DS18B20的GND引脚不能悬空，否则不能转换温度，读取的温度总是85℃。

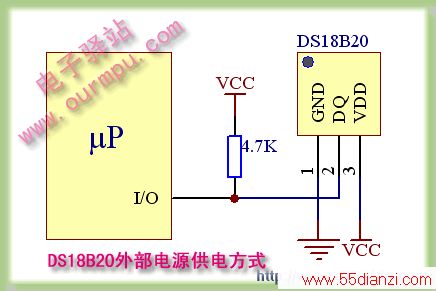

图6：外部供电方式单点测温电路

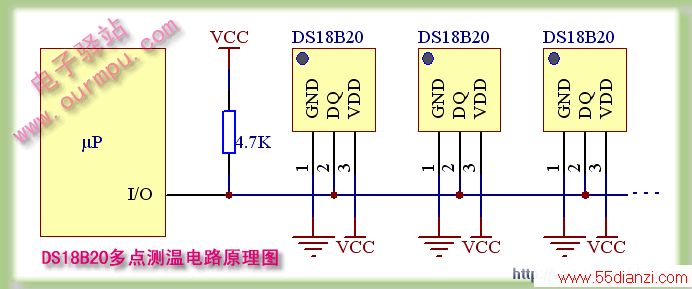

图7：外部供电方式的多点测温电路图
    外部电源供电方式是DS18B20最佳的工作方式，工作稳定可靠，抗干扰能力强，而且电路也比较简单，可以开发出稳定可靠的多点温度监控系统。站长推荐大家在开发中使用外部电源供电方式，毕竟比寄生电源方式只多接一根VCC引线。在外接电源方式下，可以充分发挥DS18B20宽电源电压范围的优点，即使电源电压VCC降到3V时，依然能够保证温度量精度。


六、DS1820使用中注意事项

    DS1820虽然具有测温系统简单、测温精度高、连接方便、占用口线少等优点，但在实际应用中也应注意以下几方面的问题：

    1) 较小的硬件开销需要相对复杂的软件进行补偿，由于DS1820与微处理器间采用串行数据传送，因此，在对DS1820进行读写编程时，必须严格的保证读写时序，否则将无法读取测温结果。在使用PL/M、C等高级语言进行系统程序设计时，对DS1820操作部分最好采用汇编语言实现。
