下面，我们再来学习字符型液晶模块TC1602的使用，接口 单片机 是at89s51。
【1602液晶模块简介】

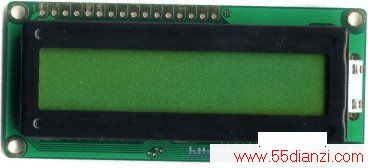

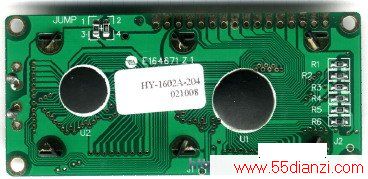

字符型型液晶是一种用5×7点阵图形来显示字符的液晶显示器，根据显示的容量可以分为1行16个字、2行16个字、2行20个字等，最常用的为2行16个字，即我们马上要学习的1602液晶模块，下面(图1)就是TC1602液晶模块的正面和反面照片。
图1： 《TC1602液晶模块》
液晶屏显示模块与数码管相比，它显得更为专业、漂亮。液晶显示屏以其微功耗、体积小、显示内容丰富、超薄轻巧、使用方便等诸多优点，在仪器仪表、电子设备、家用电器等低功耗应用系统中得到越来越广泛的应用，使这些电子设备的人机界面变得越来越直观形象，目前已广泛应用于电子表、计算器、IC卡电话机、液晶电视机、便携式电脑、掌上型电子玩具、复印机、传真机等许多方面。本站S51增强型实验板配套的液晶模块是TC1602EL字符型液晶模块(带背光)，它是目前使用最为广泛的液晶屏之一，相信你学会了对它的使用，那你对其它的液晶屏的使用也能得心应手，毕竟基本原理都差不多。
本站使用带背光的液晶模块TC1602EL，TC1602EL采用标准的16脚接口，其引脚功能如下：
第1脚：VSS为电源地，接GND。
第2脚：VDD接5V正电源。
第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度。
第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：RW为读写信号线，高电平时进行读操作，低电平时进行写操作。当RS和RW共同为低电平时可以写入指令或者显示地址，当RS为低电平RW为高电平时可以读忙信号，当RS为高电平RW为低电平时可以写入数据。
第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
第7～14脚：D0～D7为8位双向数据线。
第15脚：BLA背光电源正极(+5V)输入引脚。
第16脚：BLK背光电源负极，接GND。
注意：
液晶模块背光须消耗电流约为50mA左右，S51增强型实验板上设计了DIP微动开关来控制背光的开关，如右图所示，当实验板上的DIP开关(第3位)拨打到ON状态时，液晶背光显示，拨到OFF状态时，背光关闭。

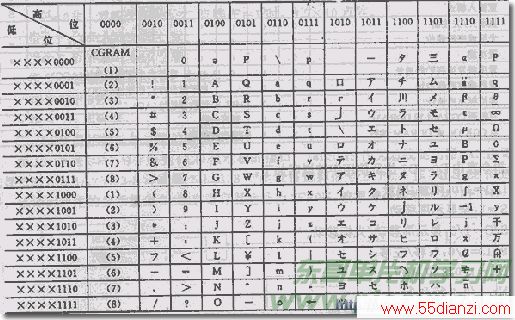

TC1602液晶模块内带标准字库，内部的字符发生存储器（CGROM）已经存储了192个5×7点阵字符，32个5×10点阵字符。另外还有字符生成RAM（CGRAM）512字节，供用户自定义字符。如表1所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”。
表1： CGROM和CGRAM中字符代码与字符图形对应关系

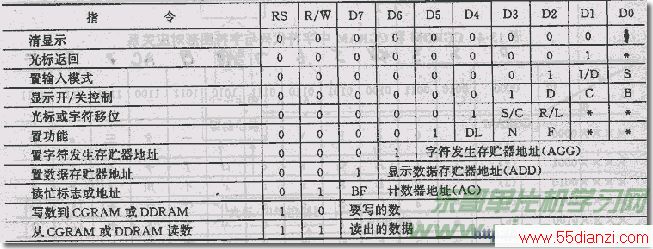

1602液晶模块内部的控制器共有11条控制指令，如表2所示。它的读写操作、屏幕和光标的操作都是通过指令编程来实现的。（说明：1为高电平、0为低电平）
表2： 1602液晶模块内部的控制器共有11条控制指令
指令1：清显示，指令码01H,光标复位到地址00H位置
指令2：光标复位，光标返回到地址00H
指令3：光标和显示模式设置 I/D：光标移动方向，高电平右移，低电平左移 S:屏幕上所有文字是否左移或者右移。高电平表示有效，低电平则无效
指令4：显示开关控制。 D：控制整体显示的开与关，高电平表示开显示，低电平表示关显示 C：控制光标的开与关，高电平表示有光标，低电平表示无光标 B：控制光标是否闪烁，高电平闪烁，低电平不闪烁
指令5：光标或显示移位 S/C：高电平时移动显示的文字，低电平时移动光标
指令6：功能设置命令 DL：高电平时为4位总线，低电平时为8位总线 N：低电平时为单行显示，高电平时双行显示 F: 低电平时显示5x7的点阵字符，高电平时显示5x10的点阵字符
指令7：字符发生器RAM地址设置
指令8：DDRAM地址设置
指令9：读忙信号和光标地址 BF：为忙标志位，高电平表示忙，此时模块不能接收命令或者数据，如果为低电平表示不忙。
指令10：写数据
指令11：读数据
下面是TC1602液晶模块的一些主要技术参数：
1、逻辑工作电压（VDD）：+4.5 ～ +5.5V
2、LCD驱动电压（VDD - VL）：+4.5 ～ +13.0V
3、工作温度（Ta）： 0 ～ 60°C（常温）/-20 ～ 75 °C（宽温）
4、工作电流： < 2.0mA
5、屏幕视域尺寸： 62.5 × 16.1mm
【TC1602EL液晶模块应用编程】

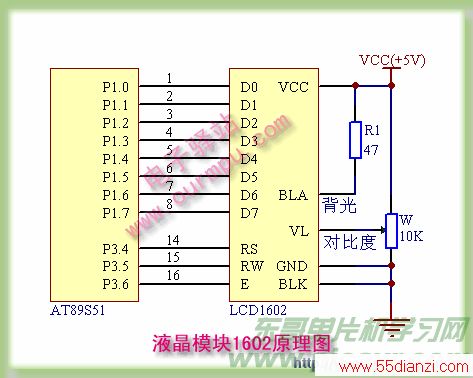

TC1602EL液晶显示模块可以和51系列 单片机 直接接口，下面就是S51增强型实验板的液晶接口电路(图2)。
图2
液晶显示模块是一个慢显示器件，所以在执行每条指令之前一定要确认模块的忙标志为低电平，表示不忙，否则此指令失效。要显示字符时要先输入显示字符地址，也就是告诉模块在哪里显示字符，表3是TC1602EL液晶模块的内部显示地址。
表3：1602液晶内部显示地址
比如第二行第一个字符的地址是40H，那么是否直接写入40H就可以将光标定位在第二行第一个字符的位置呢？这样不行，因为写入显示地址时要求最高位D7恒定为高电平1所以实际写入的数据应该是01000000B（40H）＋10000000B（80H）＝11000000B（C0H），下面就是在1602液晶模块第一行第1个字符位置显示字母“A”程序。
;*******************TC1602液晶模块字符显示试验**********************************
;******** 在1602液晶模块第一行第1个字符位置显示字母“A”程序 ********
RS EQU P3.4
RW EQU P3.5
E EQU P3.6
ORG 0000H
AJMP START
ORG 0033H
START: MOV SP,#60H
MAIN: LCALL DELAY ;判断液晶忙状态？
ACALL ENABLE
MOV P1,#00000001B ;写指令01H,清屏
ACALL ENABLE
MOV P1,#00111000B ;写指令38H,设定LCD为16×2显示，5×7点阵，8位数据接口
ACALL ENABLE
MOV P1,#00001111B ;写指令0FH,显示ON,光标ON,闪烁ON
ACALL ENABLE
MOV P1,#00000110B ;写指令06H,文字不动，光标自动右移
