电子日历设计

摘　要：针对学校特点，设计了一款适于学校使用的电子日历 。并介绍了系统电路以及硬件电路和软件设计。
　　关键词：电子日历；时钟芯片；汉字显示；电路 　　目前市售的电子日历品种较多，一般只能显示时间信息，功能单一。笔者根据学校特点，设 计了一款适于学校使用的电子日历，该电子日历采用几种新型芯片，利用 单片机 技术，做到 了功能多、显示全、成本低，并有掉电保持功能，非常适于学校各部门的使用，是传统钟表 的升级换代产品。 1功能介绍
　　电子日历面板如图1所示。该电子日历可显示年、月、日、星期、时、分的时间信息以及温 度值。另外，还能显示校历周数，重大节庆日的倒计时天数。此功能是区别于其 他电子日历的特点所在。为设定初值，电子日历设有三个按键，采用循环设定方式。过程如 下：按设定键，首先进入校历周数初值设定，按增/减键，可选择校历周数的2位十进制初值 ；再按设定键，进入节庆日倒计时时间初值设定，可选择3位十进制初值；第三、四次按设 定键，结合增/减键，分别用于设定节庆日2个汉字的显示设定，如“校庆”、“评估”等； 再按设定键，则调整表的时间显示。全部设定过程完毕，进入正常走时状态。由于本系统有 掉电保护功能，停电时，无显示，但能正常走时和计数。来电时，正常显示，不需重新设定 初值，使用方便。 2硬件设计 字串5
2.1系统电路

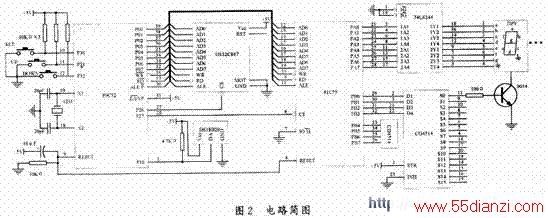

　　系统电路简图如图2所示。整个系统采用AT89C52作为中央处理芯片，用于数据处理，初值设 定，显示控制等。日历芯片采用DS12C887，温度传感器芯片采用DS18B20。采用可编程接口 芯片81C55扩展接口，81C55的PA口用于输出段码，利用三态总线驱动器74LS244增加驱动能 力，PB口低4位接4-16译码器CD4045，作为时间温度显示的位控信号，通过三极管控制LED 显示器的共阴极端。PB口的高4位同样外接译码器，作为汉字显示的位控信号，整个系统采 用动态显示方式。     2.2时钟芯片
　　DS12C887是跨越2000年的时钟芯片，他将晶体振荡电路、充电电路和可充电锂电池等一起封 装在芯片的上方，组成一个加厚的集成电路模块。电路通电时其充电电路便自动对可充电电 池充电，充足一次电可供芯片运行半年，正常工作时可保证时钟数据10年内不会丢失。另外 ，他的114 B的非易失性静态RAM可供用户使用，可在主机掉电时保存一些重要的数据［ 1］。 字串5
