将基于AT89C2051的解码器应用于安防系统

1　引　言
　　
　　目前,我国应用极广的编解码器是Princeton公司生产的具有531441（3¹²）种状态的PT2262编码芯片和与之配套的PT2272解码芯片。但一片PT2272只能对一种地址的PT2262的15种状态进行解码,对于较大的编解码保安防盗控制系统,常使用多片PT2272组合解码,但仍远远满足不了大中型安防系统的设计要求。因此,采用AT89C2051 单片机 ,实现了PT2262的大容量解码功能。

2　PT2262的编码原理
　　

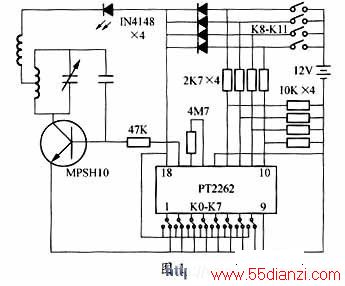

　　PT2262（可参阅http：／／www．princeton．com．tw）的工作原理如图1所示,图中K0～K7为地址端,应该预置其状态;K8～K11为数据端,按下按钮开关K8～K11后,PT2262就在第17脚输出一串行编码脉冲。开关K0～K11为12个位码开关,其0或1的状态值组合出不同的编码结果,每传送一组编码都自动连发四次字码。4M7电阻为PT2262的外接振荡电阻。MPSH10为315MHz的高频振荡三极管。图2～图5表示了PT2262的编码原理。图2是PT2262的字码结构,图3是PT2262的位码信号,图4是PT2262的同步位信号,图5是PT2262的帧码结构。
